vancouva
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 397 點
下載積分: 4600 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2025-05-15
查看vancouva的 主題 / 回貼
樓主  發表于: 2011-05-28 15:58
圖片：

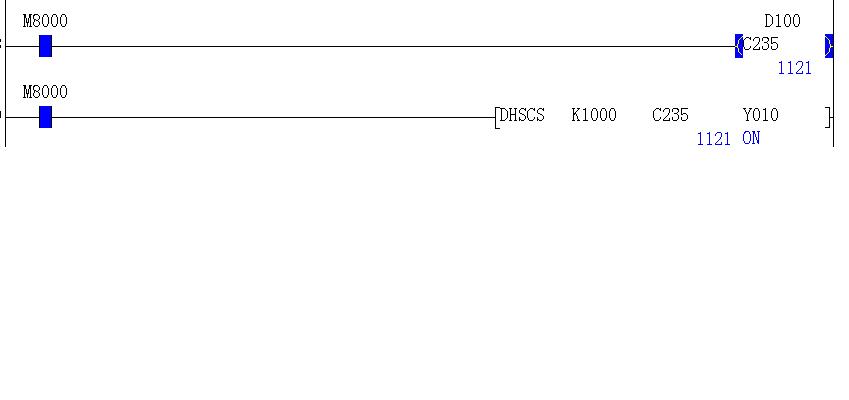

見過瑞士的機器，把輸出脈沖的Y0接到輸入X0，用指令C235 D300(設定的脈沖數量）和DHSCS D300 C235 M50就可以看出輸出的脈沖是否正確？我這個為什么不行呢，脈沖電壓5V。
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1176(小時)
注冊時間: 2007-04-19
最后登錄: 2025-06-09
查看wei0212007的 主題 / 回貼
1樓  發表于: 2011-05-28 16:01
你的PLC是晶體管輸出嗎？
vancouva
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 397 點
下載積分: 4600 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2025-05-15
查看vancouva的 主題 / 回貼
2樓  發表于: 2011-05-28 16:05
是晶體管輸出的。
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
3樓  發表于: 2011-05-28 17:04
暈死有那么麻煩嗎，直接從D8140-D8143里面調用就行了只不過Y0和Y1發完一次脈沖并檢測完后你要復位一次（因為里面的脈沖數是PLC開機以后累積的脈沖數）。

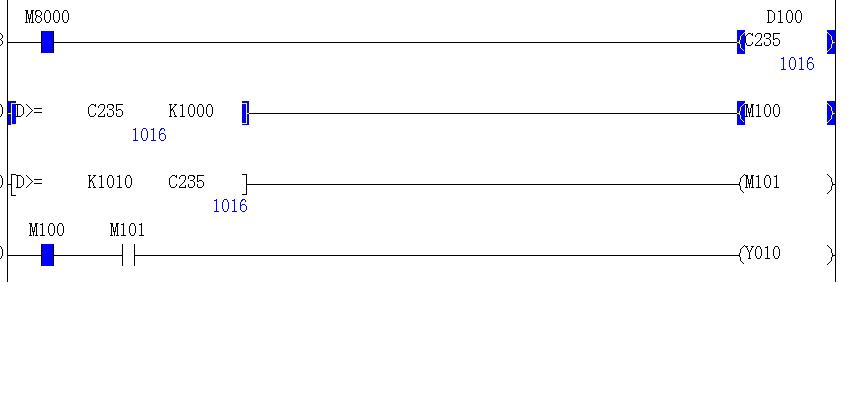

你上面的程序只能檢測到少于預設時的參數錯誤超過了后怎么辦；下面我做了一個程序你看看怎么樣


  至于你用X0檢測不到Y0的脈沖輸出肯定是你的COM COM0 COM1 COM2 COM3沒連在一起，這一張是我自己做的實驗
樓主留言：
熱心助人。我原來的信號電壓為5V，COM與COM0已經連接，但是檢測不到，后來參看手冊，換成24V加限流電阻，就可以接收信號了。
但是現在的新問題是：在發脈沖的時候，突然斷開檢測信號X0，步進電機就停止了（程序設定的是走完，與檢測信號無關啊，只不過走完脈沖沒有下一個動作而已，以此區別脈沖丟失。）希望3樓能給予解答。謝謝。
[ 此帖被z4131246在2011-05-28 18:03重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(vancouva) 熱心助人
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    4樓  發表于: 2011-05-29 11:45
    你好 你能不能把你的要求說清楚一點 我現在看得很模糊 我想我應該能幫上你；你的意思是你用Y0給步進電機發脈沖當脈沖發完以后程序內部要檢測到Y0的脈沖要發完如果因為其他因素使其沒發玩的話就沒有下一步動作，是不是這意思��？
    樓主留言：
    就是這個意思，但現在是：我假設信號沒有發完（把X0突然斷開），讓檢測信號與實際脈沖數步不相等。步進電機就不走了。實際斷開X0信號應該與步進電機運行沒有關系的。步進電機應該繼續走，直到脈沖發完（即使不準確）。只是沒有下一個動作而已。
    shenyongczcz
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看shenyongczcz的 主題 / 回貼
    5樓  發表于: 2011-05-29 16:21
    晶體管輸出  調整
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    6樓  發表于: 2011-05-30 08:39
    我給你做了個樣本程序你可以參考下，該程序在Y0脈沖輸出沒有達到預定值那么多時就不會(huì )有輸出（該程序只供你參考里面有很多因素沒有完善你自己可以改正）
       X0是脈沖發送啟動 X2是輸出復位鍵 Y2是Y0脈沖發送和預定值一致時動作反之就不動作 D0是發送脈沖的脈沖量。
    [ 此帖被z4131246在2011-05-30 10:29重新編輯 ]
    qingzhih
    級別: 略有小成
    精華主題: 0
    發帖數量: 72 個
    工控威望: 206 點
    下載積分: 1374 分
    在線時間: 98(小時)
    注冊時間: 2008-07-26
    最后登錄: 2025-05-29
    查看qingzhih的 主題 / 回貼
    7樓  發表于: 2011-05-30 16:40
    我使用的設備就是把Y0接到X0進行檢測的。
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    8樓  發表于: 2011-05-31 08:10
    你非得用X0檢測Y0的脈沖輸出嗎，用內部的特殊寄存器不是更好嗎？
    xiaolinr
    級別: 探索解密
    精華主題: 0
    發帖數量: 63 個
    工控威望: 190 點
    下載積分: 493 分
    在線時間: 25(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-05-16
    查看xiaolinr的 主題 / 回貼
    9樓  發表于: 2011-05-31 14:45
    脈沖電壓5V?三菱的輸入點電壓范圍可是18-30V,5V是肯定檢測不到的
