案例是通過一個IGT-DSER智能網關,實現PLC與數據庫的雙向通訊,根據PLC中的數值查詢數據庫中的數據,然后將結果返回給PLC,采用的是西門子的PLC和SQLServer數據庫;

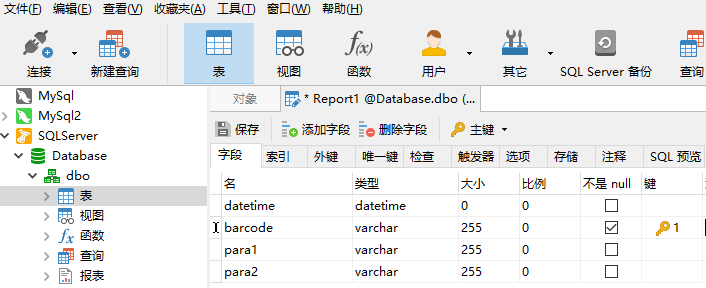

首先建立數據庫Database,然后建立數據表Report1,表結構如下圖:

然后在數據表中填入數據,實現PLC根據barcode字符串查詢para1和para2的值,PLC是S7-1500,數據地址對應如下:
barcode: DB6.DBB40, String,
para1: DB6.DBW0, Int,
para2: DB6.DBD24, Real

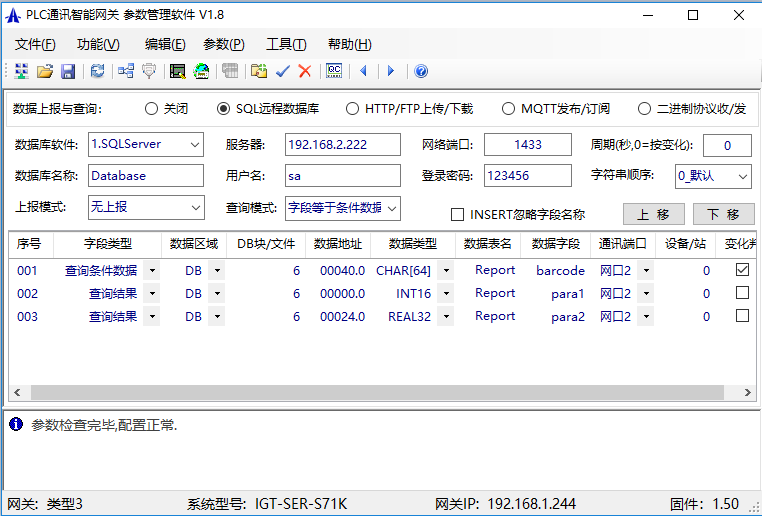

然后通過網關的參數配置軟件設置參數,如下圖:

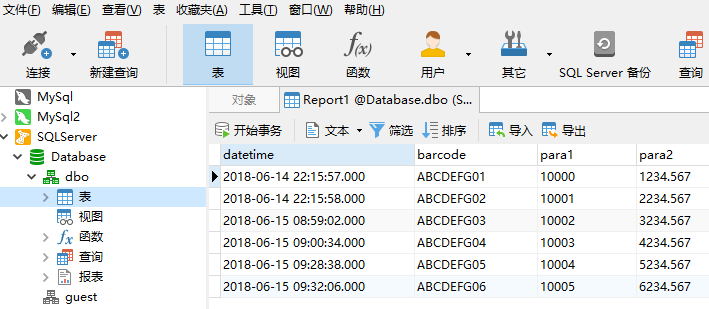

將參數下載到網關后重啟,網關即進入工作狀態,然后準備好數據表中的數據,如下圖:

這樣網關根據PLC的數值進行實時判斷,當PLC的DB6.DBB40的字符串與數據庫的barcode相等時,即將該行數據對應的para1的數據寫入DB6.DBW0,將para2的數據寫入DB6.DBD24。打開PLC的編程軟件監控數據如下:
IGT-DSER智能網關同樣支持其他品牌的PLC,參數設置方式相似:
◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L系列PLC
◆ AS: 三菱A系列PLC ◆ OM: 歐姆龍全系列PLC
◆ S72S: 西門子S7-200/Smart系列PLC ◆ S734: 西門子S7-300/400系列PLC
◆ S71K: 西門子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC
◆ DVP: 臺達、信捷PLC ◆ NAIS: 松下全系列PLC
◆ KVS: 基恩士全系列PLC ◆ FTK: 永宏全系列PLC
◆ MSK: LS/LG全系列PLC ◆ KOY: 光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC
......
相關資料下載:
數據庫智能網關.rar (2771 K) 下载次数:61 [ 此帖被一心工控在2022-03-04 13:52重新編輯 ]
