遙控器2008
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 193 點
下載積分: 3811 分
在線時間: 65(小時)
注冊時間: 2011-07-02
最后登錄: 2018-06-03
查看遙控器2008的 主題 / 回貼
樓主  發表于: 2012-04-29 11:30
誰能接答3個定時器控制電機正反轉 ,?刂埔箅姍C正傳50秒停止10秒在反轉50秒停止10秒
在正傳,如此循環。材料有 3個定時器,接觸器5個,按鈕2個
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
1樓  發表于: 2012-04-29 20:52
兩個定時器的行不行???一個控制正反轉的運行時間,一個控制停止時間
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
2樓  發表于: 2012-04-29 22:08
看看我到歐姆龍專區發的貼子,第二個圖改成繼電器控制應該可行的(實際沒用繼電器試過,只用PLC試過可行)希望可以幫到你
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
3樓  發表于: 2012-04-29 22:09
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
4樓  發表于: 2012-05-01 22:06

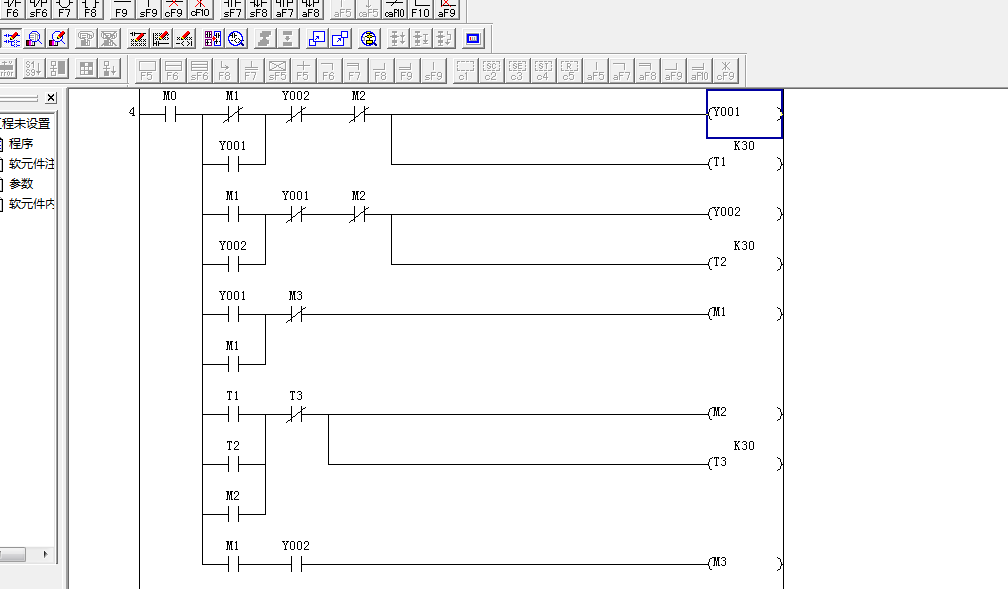

圖片:
再傳一個
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
5樓  發表于: 2012-05-01 23:26
引用
引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的,它是supermax畫的圖簡單可行,能很容易轉成繼電器電路。
Y3和Y4是正反轉。

說說我的看法:Y4的起動條件是Y5的常開,而Y5的停止條件是Y4的常閉,用PLC實現的話,沒問題,但如果改用繼電器控制的話,由于一般繼電器觸點動作都是常閉點先斷開的,所以不知Y4線圈得電后會(huì )不會(huì )沒有來得及自鎖就失去了得電的條件(Y5常開點)而無法自鎖呢??所以我也覺得有點懸,但我也沒實際接過這電路
550374389
。!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
6樓  發表于: 2012-05-02 13:08
謝謝樓上大哥的解答,小弟又長見識了
