電路圖沒問題，可以實現

一樓的沒有錯，我一直都是這樣做的

AC220也DC24的區別影響這個電路的關鍵不是速度快慢的問題.
而是常開與常閉切換時間的問題，AC的因為觸頭帶彈簧，行程大，應該切換慢些，DC的就快很多，可能就會(huì )出現誤動作

大家參考

應該可以實現的

這二張OK

引用

引用第14樓mlsyg于2012-09-02 16:03發表的  :
AC220也DC24的區別影響這個電路的關鍵不是速度快慢的問題.
而是常開與常閉切換時間的問題，AC的因為觸頭帶彈簧，行程大，應該切換慢些，DC的就快很多，可能就會(huì )出現誤動作

大家參考

直流的繼電器存在剩磁去磁這樣就要多耗了動作的時間，而交流的繼電器就不存在剩磁去磁問題，在車床上的吸盤就是例子說明。

學習了

這樣能行嗎

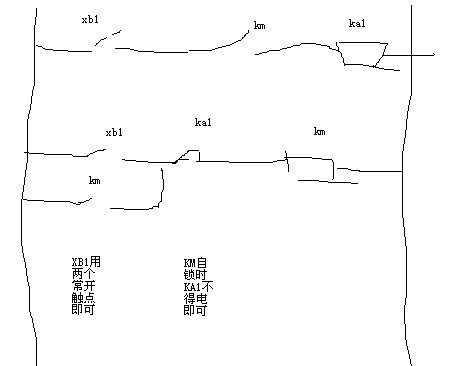

復雜的簡單化,KA1用時間繼電器

16樓的是一個直流電路和一個交流電路嗎

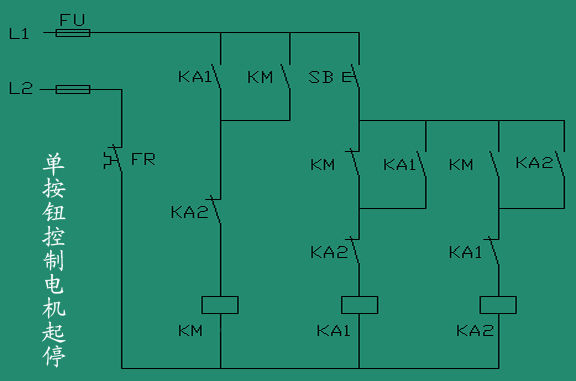

16樓綠色圖：在直流時實際上行不通，在第二下斷電時。KA2得電，KA2常閉先斷開，KM也失電，KM觸頭斷開，但KA2的常開觸點還還沒接觸到位，結果看到KM瞬間斷開一下，又閉合了。以前我做過一次照書直接不行，結果要加個時繼器。估計在KM線圈上并一個電容也可以，不過當時沒材料試。
PS：我后來又用3個交流接觸器試也不行，理論上交流的線圈能防過零點，有一定延時性，可能有些可以的。

黑色圖：如在直流時，R4線圈得電，其常閉觸點先松開，那R1線圈失電，其串在R4線圈上的觸頭松開，會(huì )快于R4觸頭自鎖的，使R4不能鎖定在吸合。

在PLC中編程就不要這么麻煩啦，要是在繼電器控制電路中，3-5個輸出還可以，再多幾點8點以上人家肯定會(huì )維修就會(huì )罵人啦，把簡單的搞復雜啦，我見過的只有游樂(lè )場不分設備是單按鈕的，還就是移印機、絲印機用單按鈕（單片機編程）其它沒見過。
