如燈絲亮了但還是屏不亮那你看看陽極高壓和加速極電壓是否正常。

幾天來，查閱了不少資料，得知如果顯像管燈絲有亮，說明行輸出正常，但還是無光、無聲，接假負載燈也亮。在開關機時我選擇在晚上將家里的燈熄滅后看電視屏幕，但沒有看到一點光，不知如何維修了？
各位高手能指點一下嗎？

引用

引用第22樓meipingboy于2013-06-20 13:52發表的 :
顯像管管口處的燈絲亮了，說明行輸出工作正常了。
高壓包T402各腳直流電壓是測不出的，這里是高頻脈沖電壓，頻率可能要十幾千赫。

按理說，行輸出正常了，如果顯示屏不亮，那么應該有聲音，可能沒把音視頻信號插上去。
建議把信號接上去再試。
.......

今天下午我調高高壓包邊上加速極電壓（SCREEN），終于出現 了光柵，亮度可調，但是它是滿屏回掃線，依然無聲，由于怕燒壞相關元件，10多秒后我關機了，在關機是在屏幕中央可看到關機亮點。測量C506兩端有200V直流電壓,測顯像管加速極 7 腳電壓（C510）460V(因為我調高了，原來只有214V，正常應為400V,如果調為430V以下就看不到光柵），

RGB三槍均為175V

。
。
這種故障出在哪里呢？

今天查到N905  7805的輸出端有6.3V，正常應為5V，手摸它的發熱片比旁邊的N904  7809明顯更熱，于是更換之，開機重測電壓為正常的5 V，但是故障依舊，看來還有其它的問題，檢查發現N904  7809的輸出端只有2.6V，正常應為9V，再測它的輸入端（也就是V904的C極），電壓只有2.3V，看來問題馬上就找到了。測得V904的e極有13V，V904的b極只有0.07V,另外，C931圖上標示為1000uF 25V,實際為100uF 16V,拆下后測量正常。大家覺得現在是什么問題呢？

N905能正常工作，說明V906 工作正常。
V905的正常工作，才能保證V904 （輸出的電壓給N904輸入電壓）和V906（輸出的電壓給N905輸入電壓）的正常工作。

現在V904 C極沒有輸出電壓，說明沒有正常工作。有二個原因：
1、V904 損壞
2、基極電阻R929  2.7K 開路。

V905 是由你換上的集成塊：VCT 7腳輸出的 5V電壓控制。這個電壓就是遙控開機電壓。
+5V電壓，加到V905 基極，使C1815 （V905）導通，從而使V904 和 V905 導通，從而給二塊三端穩壓集成塊提供+電壓，再由三端穩壓輸出穩定的直流電壓，輸出到負載端。

引用

引用第28樓meipingboy于2013-06-24 19:57發表的 :
N905能正常工作，說明V906 工作正常。
V905的正常工作，才能保證V904 （輸出的電壓給N904輸入電壓）和V906（輸出的電壓給N905輸入電壓）的正常工作。

現在V904 C極沒有輸出電壓，說明沒有正常工作。有二個原因：
1、V904 損壞
.......



謝謝你！

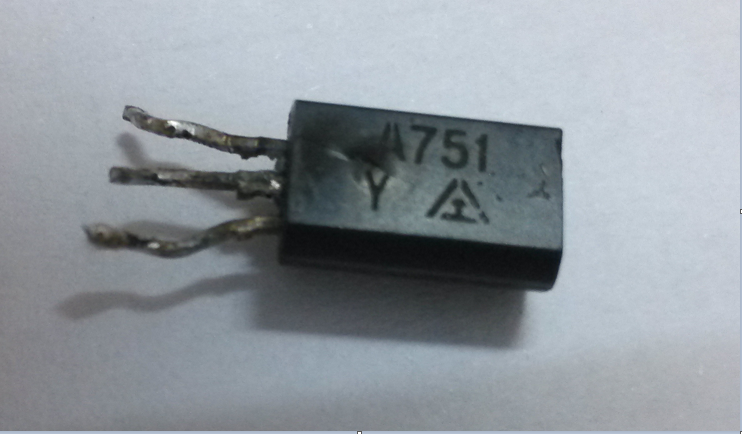

剛才我拆下V904  A751（圖示為C751），肉眼看到它已擊穿，V904 損壞。
測基極電阻R929  為2.7K ，正常。

現在手頭沒有V904 A751，明天再購。謝謝！

這個A751我找了很多地方都沒有賣 ，想找2SB544  2SB548  2SB529  2SA496  2SA715  2SA934代換，也沒有，請問還有什么可以代換的嗎？謝謝！

集電極電流 >= 1A 的 PNP 管子，就可以。此管作為開關管用，無特殊要求。
有散熱片的管子也可以。

C423容量不足燒8177 ，場電路壞會(huì )保護，導致三槍截止

雷擊有可能造成CPU及存儲器故障。此類機器一般均可用遙控器配合面板用密碼進入工廠模式進行參數設置，不妨一試

再次謝謝各位的悉心指導！
    我選擇了網購這個三極管，一次購了5個，0.8元一個，再加10元郵費。
今天已經到貨，立刻安裝，開機，聲光圖全有了！本以為可以結帖了，但仔細一看，顏色不正常，好像是缺少某種基色，測量視放板上KG、KB、KR的直流電壓，分別為130V，130V，95V并且在80－115V之間跳動。說明KR不正常，現在正在查找中。各位師傅如果有快速查找的方法請提供，謝謝！
注：由于聲光圖全有，以上數據是在將加速級電壓由460V調低到正常的400V時測量的。

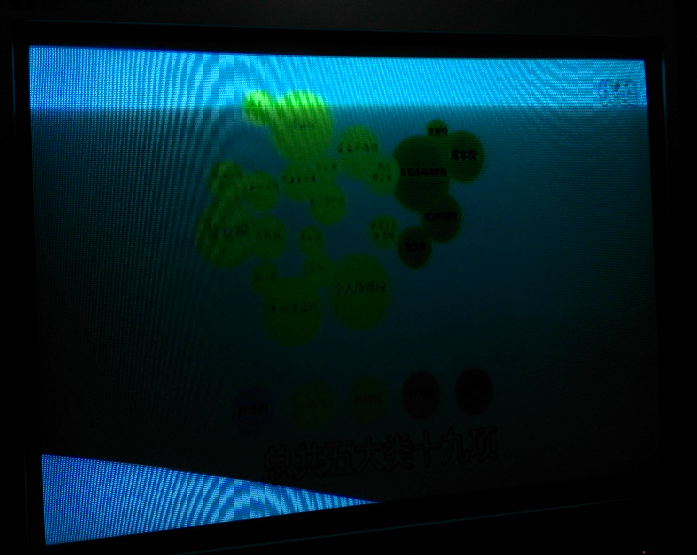

我上傳的兩圖是用手機連拍的，時間間隔只有0.3秒，可以看到用手機拍時明顯地感到有個黑影在屏幕上，但是用眼睛看是看不到這個黑影的，只能看到前面那張照片的效果，或許眼睛的速度太快了吧。這也就是KR電壓在80－115V之間跳動的產生的現象，現在就是要找到跳動的原因。

可惜我不會(huì )’只是懂一點；我鎮上有一個以前在孔雀電視機生產廠干設計維修的；現在維修家用電器；確實厲害；他現在維修電腦電視機；如果元件不是燒毀；集成塊等等基本不更換的；都是自己更改線路元件修理的；成本非常低；
