 、現在有一臺臺達B07S411觸摸屏，與一臺FX2N16MR加485BD的PLC與一臺三晶ATV13-2SR4GH的變頻器。之前是用端子控制現在想做通訊控制�，F有幾個問題請請教，希望好心人能不吝賜教，謝謝。[size=5
]1，接線問題，變頻器的485接口定義是這樣的：s+：485差分信號正端，S-；485差分信號負端，+5v：擴展電源正端，GND：擴展電源負端。485BD是有5個接線端子的，我現在是這樣接的：RDA與SDA短接連S+，RDB與SDB短接連S-，SG連GDN，不知道是不是這樣。？？
2，變頻器設置：站號1，9600，偶校驗（E,8,1）for RTU,通訊應答延時10ms，通訊超時故障時間：無效。傳說回應處理：寫操作有回應。這樣的話PLC的D8120是不是寫入C87？設置有沒有問題？
3，就是程序問題了。變頻器控制命令：地址定義1000H，數據定義說明：0001H正轉，0002H反轉運行，0003H正傳點動，0004H，反轉點動，0005H，停機。自己也看了很多程序案例和教學視頻，由于大部分是其他品牌的變頻器，而且大部分是用ASCII碼控制，自己是怎么改怎么寫都不能讓變頻器啟動，希望能有好心的工程師能給我寫個簡單的程序，就直接X(jué)1啟動，X2停止的程序讓我參考下，不勝感激，謝謝。
在此，再次感謝那些給人幫助的人。謝謝，愿好人一生平安，心想事成。謝謝。

難道就沒人愿意幫忙。。。。

引用

引用第3樓leiyoushu于2017-03-18 09:19發表的  :
詳細看變頻器說明書，2N是要有ASCII轉換的，我原來有通訊成功的案例，不過是三菱變頻器的。

我看了好久，因為這個變頻器只是用rtu的方式，我不知道是不是叫方式，是不是2N只支持ASCII？如果我要用他們通訊，是不是又必須轉換？如何轉？實在是搞不明白。謝謝指教。

引用

引用第5樓fengyyy于2017-03-18 17:20發表的  :
我用3U 做過，控制歐姆龍變頻器。2N估計比較麻煩，光一個CRC校驗就夠頭疼的了。

哦哦，難道是因為2N比較老支持的指令也比較麻煩么？我這里也有套3u加這個變頻器的，但是沒有BD模塊，而這個舊的有就想研究下而已，畢竟難的會(huì )了簡單的就更容易了。謝謝你的留言。

引用

引用第6樓機械師樂(lè )于2017-03-18 20:47發表的  :
不行就換三菱的變頻器吧，有專用指令，別為了秀那技術，而浪費大把時間，能解決問題才是。

其實不是為了秀技術，主要是老板買的變頻器就這牌子。還有主要是學習怎么與不同的變頻器通訊。謝謝你的留言。

引用

引用第7樓sosyou于2017-03-19 09:46發表的  :
你應該從淘寶買個　金老師講的ＭＯＤＢＵＳ視頻　然后你就知道了　怎么通訊了　一開始要Ｍ8161　制ＯＮ　然要在Ｄ8140里面寫上通訊格式　，　2Ｎ和3u 用485db 板要用自由口協議　用rs 指令發送

主要現在連自己的鏈接還有程序是否正確都不知道，感覺好迷茫啊。。。PLC也是知道得越多感覺越深奧。

引用

引用第12樓zhangshan999于2017-03-21 20:51發表的  :
2n是ASCII碼控制的多，控制RTU要用CRC校驗，難。用西門子控制RTU簡單。有庫。

哦哦，原來如此，怪不得很多都用西門子得多。難道三菱這個控制變頻器就起停都這么麻煩。。。。。因為看一些案例和視頻，都是ACSII碼控制，這個RTU的沒什么案例，我這邊又沒有三菱得到變頻器，所以看那些H31,H41,H30H這些和RTU有什么聯系，作用是什么都搞不懂，怎么代替，所以一直卡再這。
謝謝你的留言

引用

引用第14樓工控菜鳥1號于2017-03-22 10:03發表的  :
實在不行就換個1DA的BD板，貴不了多少

我覺得不是錢多少的問題，而是要學會(huì )了它。

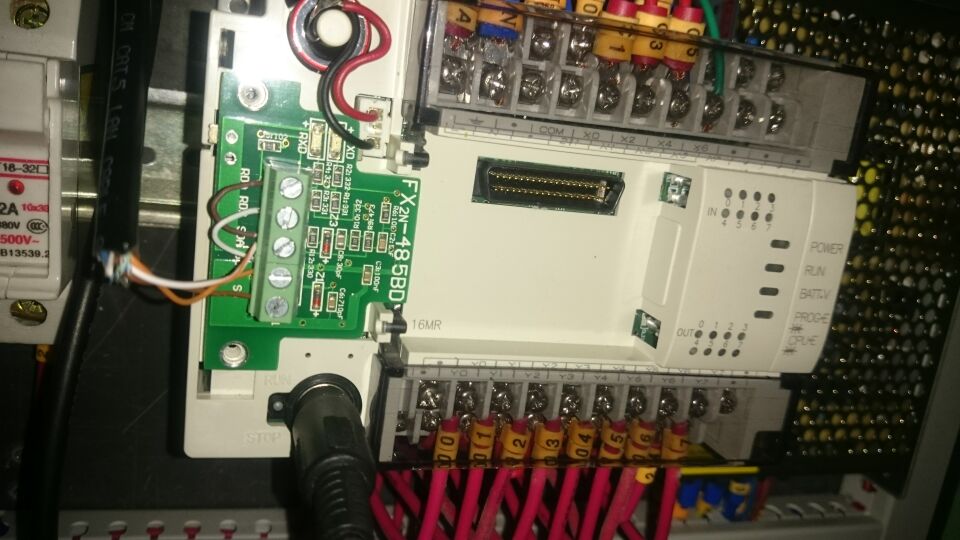

這是PLC的485接線，按開個兩個燈都亮，但就是變頻器不轉

看來真的很難找哦。。。。

經過多日的研究和實驗，終于搞定了，謝謝大家的留言。
