樓主  發表于: 2011-01-13 12:59

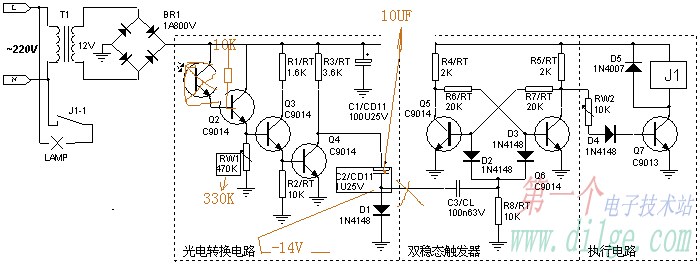

     諸位，請幫我分析一本電路圖，我照做了一個，怎么不行
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
1樓  發表于: 2011-01-13 13:03
對了，因為沒有100N63V電容，所以我把C3/CL改用了10NJ的電容
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
2樓  發表于: 2011-01-15 12:50
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
3樓  發表于: 2011-01-16 12:53

我分別從Q5   .Q6的基極與負電碰觸，則Q5  Q6分別觸發。而從4148的公共負端與負電觸發，則無反應，為何？
[ 此帖被風流過客flgk在2011-01-16 13:07重新編輯 ]
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
4樓  發表于: 2011-01-16 22:37
我暈啊，到底是怎么了，我把開關二極管都換新的了，還是 分別從Q5   .Q6的基極與負電碰觸，則Q5  Q6分別觸發。而從4148的公共負端與負電觸發，則無反應，為何？�。。。�！
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
5樓  發表于: 2011-01-18 12:55
諸位，如何才能制造一負脈沖��？同一電路中最低電壓0V.
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
6樓  發表于: 2011-01-18 21:14
引用
引用第22樓wsir123于2011-01-17 08:58發表的  :
樓主根據這個圖的原理把你的雙穩態電路部分改下，再給個負脈沖試試？
[attachment=54311]

22樓的給個負脈沖是指把C1C2的公共端接地還是什么？
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
7樓  發表于: 2011-01-19 20:55
謝謝工控學子的多次指點我把光電電路和雙穩態電路分離開，把光敏電阻用10K電阻替代。并把10K電阻的正電源端懸空以作碰觸。C2換為10UF.未觸發時，C2與D1中間和地之間的電壓為幾毫伏，觸發時電壓為—14V，（RW1調至330K），沒試驗幾次Q4燒毀，換新后，再試驗，幾次，Q4不觸發，因下班，未及查明原因
[ 此帖被風流過客flgk在2011-01-19 21:03重新編輯 ]
風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
8樓  發表于: 2011-01-20 13:09
引用
引用第33樓工控學子于2011-01-19 21:39發表的  :
你的試驗方法有誤。

光敏電阻不是也同樣是一個電阻嗎？為何沒有燒Q4？但是Q2發熱
