引用
引用第8樓taipi-k于2008-05-13 20:06發表的 :

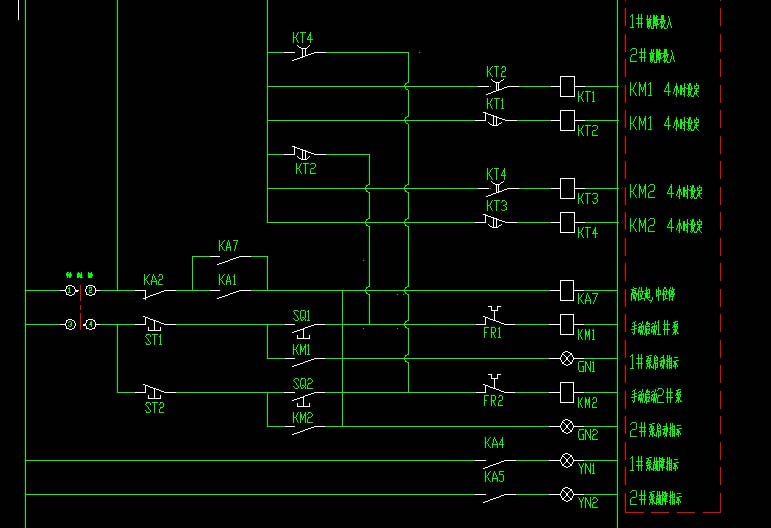

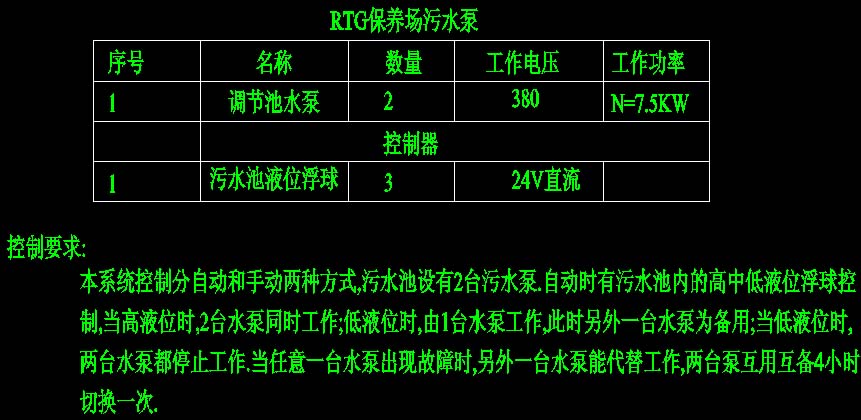

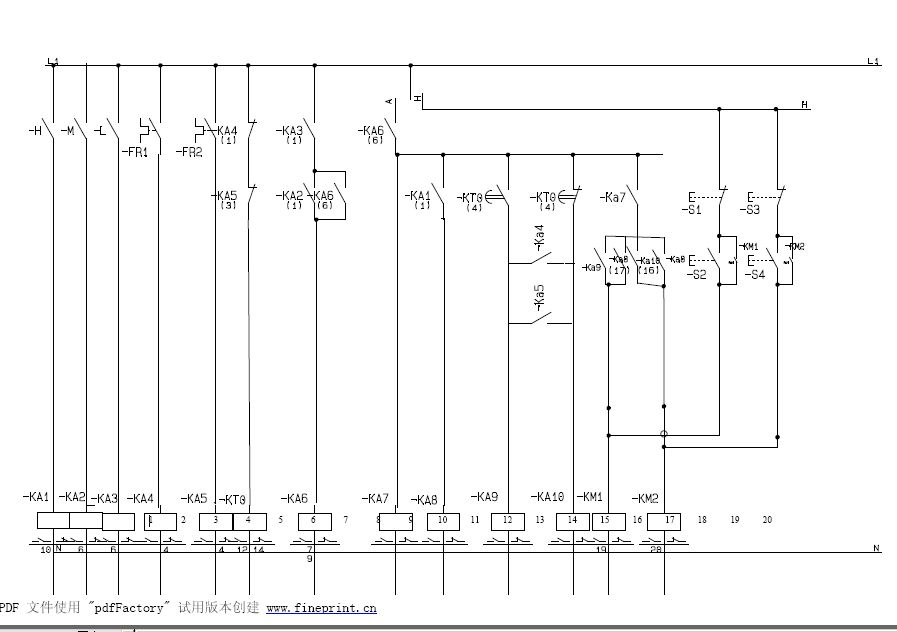

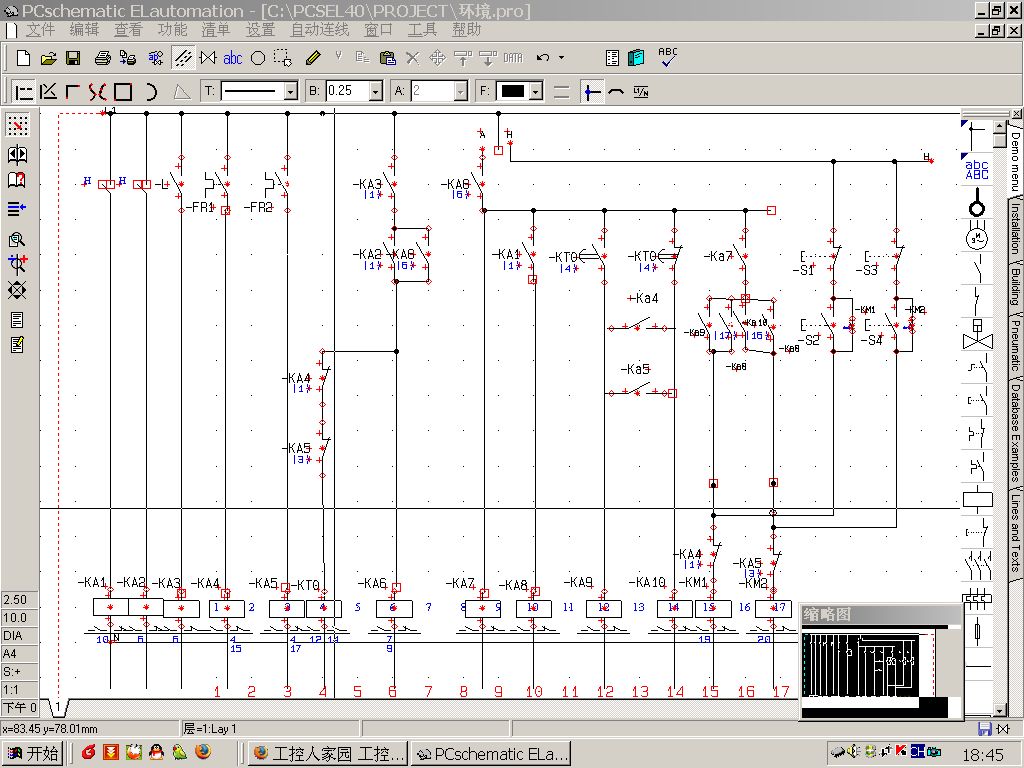

我設計了個電路,請指教。 [attachment=7216]
(1)H 手動狀態下可達到人工控制兩臺電機.

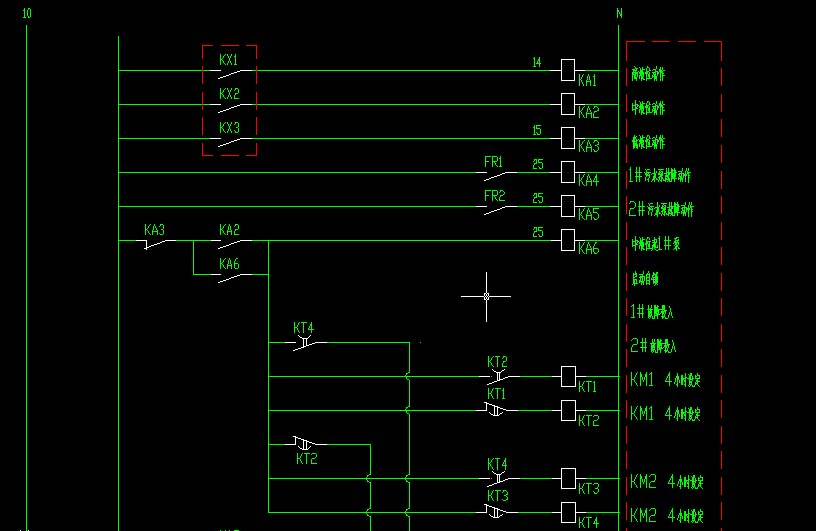

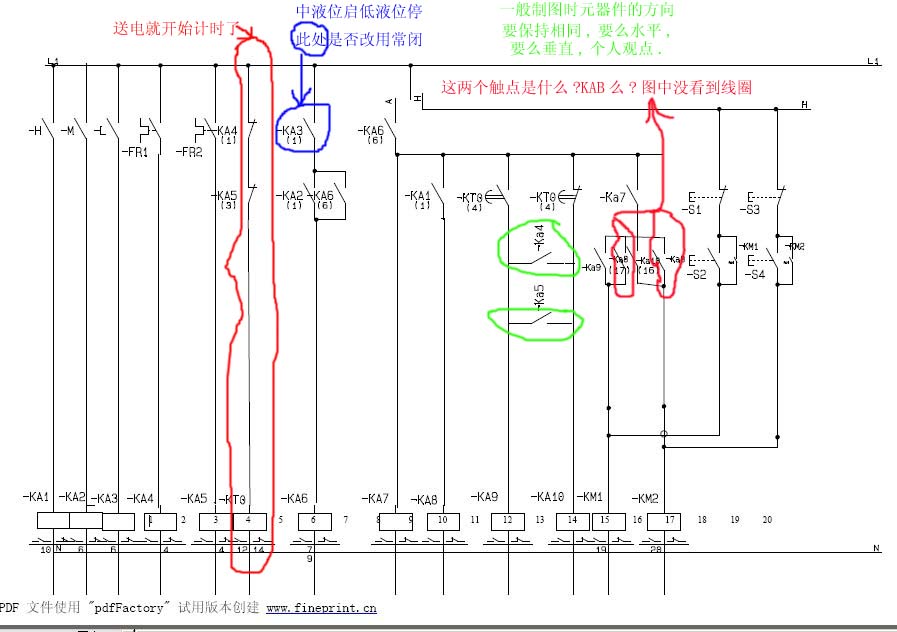

(2)KA4,KA5串在KT0的線圈回路里,是想在兩臺電機無故障狀態下,開始計時.圖中一送電就計時了,手動
狀態下也計時,時間繼電器常時間帶電,不太合理.手動應設計成相對獨立,與其它回路無關.
(3)自動狀態下,高液位時,要同時啟動兩臺電機直到中液位停一臺.圖中沒有體現出.
(4)自動狀態時,液面達到中液位時,兩臺電機交替啟動4小時,直到液面下降到低液位停止.液位開關常開觸
點就像啟動按鈕一樣,液位到就閉合,因此KA3常開觸點,相當于點動.即液面在中液位的附近時,KA3頻繁
閉合,打開.如果用KA3常開觸點控制一臺電機,這臺電機會(huì )頻繁啟停,其結果是可想而知了

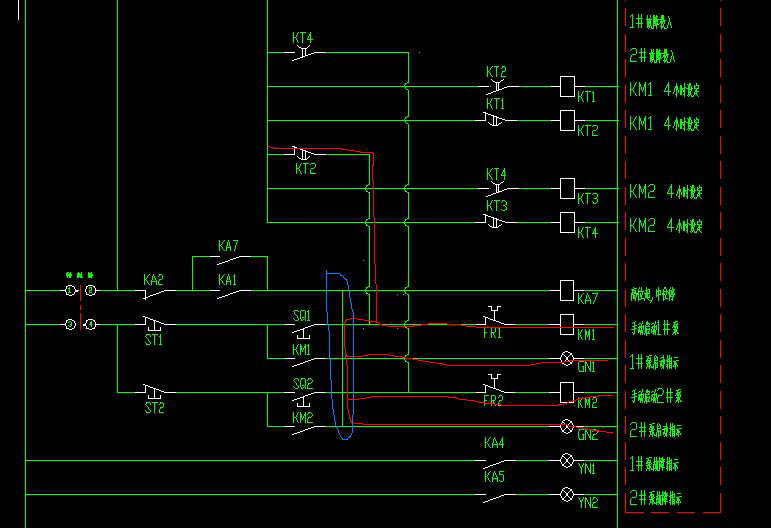

(5)水平的KA4,KA5常開觸點,只能控制KA10,KA10控制KM2,而他們中有一個閉合,KT0會(huì )失電,KA10也失
電,即兩臺電機有一臺故障時,KM2都會(huì )斷開.達不到兩電機互為備用的效果.控制要求是,KA4常開觸點閉
合時(即電機1#故障時),KA4常開觸點要使KM2接觸器吸合(即電機2#啟動,當然此時KA5常開觸點不能閉
合,即電機2#能正常啟動)反之亦然.以上是我對你圖紙的5點理解,不當之處請指出.有爭論才能對控制系
統理解的更深刻.
如果純粹是自己設計此電路,完全達到控制要求,對于我等初入門者確實有難度,在PLC大行其道的電
器控制領域,有誰還對傳統的接觸器繼電器系統關注呢?要不是我最近接到了老板給的一張單子,我也不
會(huì )煞費苦心了,用一個PLC很容易就搞定了. 我認為,要想達到控制要求.要借鑒兩種前人設計好的電路.
(一)兩電機一用一備.(二)兩電機按設定時間交替運行.在深刻理解的基礎上才能設計出真正屬于自己的作
品,感謝對我該貼的回應.
