力控組態軟件和西門子S7-200通過PPI通訊協議采用網橋通訊方式通訊
一、概述
采用PPI協議，通過宏電GPRS模塊和CPU相連，從而完成組態軟件和S7200PLC的通訊。
二﹑硬件和軟件需求
硬件：
（1）S7 PLC 224
（2）PPI通訊電纜
（3）H7210模塊
軟件：
（1）H7210配置工具
（2）組態軟件
三、通訊參數設置
(1)參數設置：
西門子 S7200 PLC的地址和波特率等參數，以及PC的串口參數需要使用編程軟件STEP 7 Micro DOS/WIN來設置。
用編程軟件STEP 7 Micro DOS/WIN（測試時使用的SP3）來修改通訊參數：

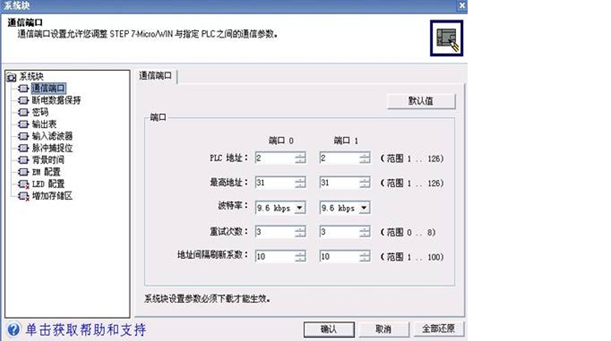

圖1
修改系統塊的通信段端口參數，下載之后，200cpu的參數就會(huì )改變。

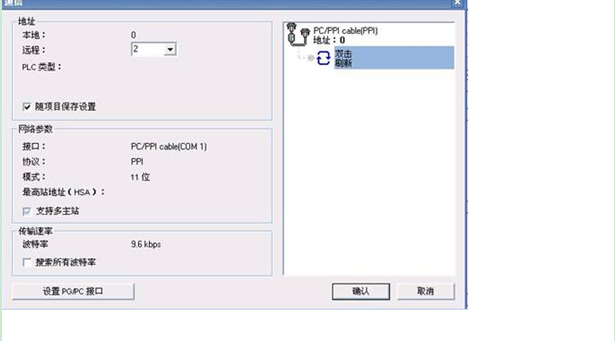

圖2
雙擊刷新之后，軟件會(huì )找到連接上電的200CPU，同時將它的通訊參數顯示到左側，如果plc的地址不是2，那么在“遠程：”后面的下拉框要選擇新搜索的地址。
如果搜索不到，請選擇“搜索所有波特率”，然后檢查PC/PG INTERFACE 有沒有修改
(2)PC/PPI電纜設置：
RS-232接口主要用來連接PC機和數據Modem。在這種連接中，計算機被配置為數據終端設備（DTE），Modem作為數據通信設備（DCE）�，F在RS-232也用于連接其他設備如串行打印機、數據采集模塊、無線數據電臺等。一般地，一個RS-232連接總是包括一個DTE和一個DCE。
根據RS-232標準，DTE和DCE接口的數據信號引腳定義不同。信號總是按照DTE設備一側命名。RS-232的三個基本信號是：
TD：從DTE傳送到DCE的數據線
RD：從DCE傳送數據到DTE的數據線
GND：信號地
另外還有兩對握手信號：
DTR/DSR
RTS/CTS
電纜上的DIP開關6用來選擇電纜在通信中做DTE，還是DCE設備（舊電纜3BF21使用DIP開關5選擇）。參考PC/PPI電纜的RS-232側引腳定義，可以發現設置DTE和DCE模式時改變了如下幾個信號：
TD的信號方向（輸出還是輸入電纜）
RD的信號方向（輸入還是輸出電纜）
RTS信號
PC機總是DTE設備，因此在與PC機連接時電纜設置為DCE設備；和其他一些設備的RS-232口連接時，如部分串行打印機、數據電臺時，可能需要設置為DTE設備。因此采用DTU無線傳輸時需要將PLC設置為DTE，即PC/PPI電纜中的的第6個撥碼開關需要撥到ON處。
最好的測試辦法就是嘗試改變DTE/DCE開關的設置狀態。
圖3
四﹑網絡(luò )組態及參數設置
DTU配置參數：
圖4
基本參數：
波特率：
IP地址：
端口：
DTU標識：
DTU標識長度：
TCP與UDP兩種通訊方式設置：
DSC連接類型：分別為UDP和TCP兩種通訊方式。

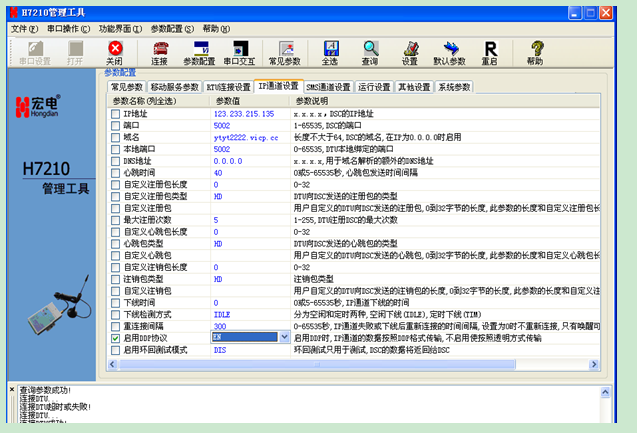

圖5
力控支持宏電模塊UDP和TCP兩種不同的通訊方式，參數設置時除了在“常見參數“中的”DSC連接類型“選擇TCP或者UDP，還需要在”IP通道設置“中 ”啟用DDP協議“選擇”EN或者DIS“
如果選擇的UDP通訊方式則選擇EN，表示啟動DDP時，IP通道的數據按照DDP格式傳輸。
如果選擇的TCP通訊方式則選擇DIS，表示不啟動DDP協議，按照透明方式傳輸。
五﹑網絡(luò )組態及參數設置

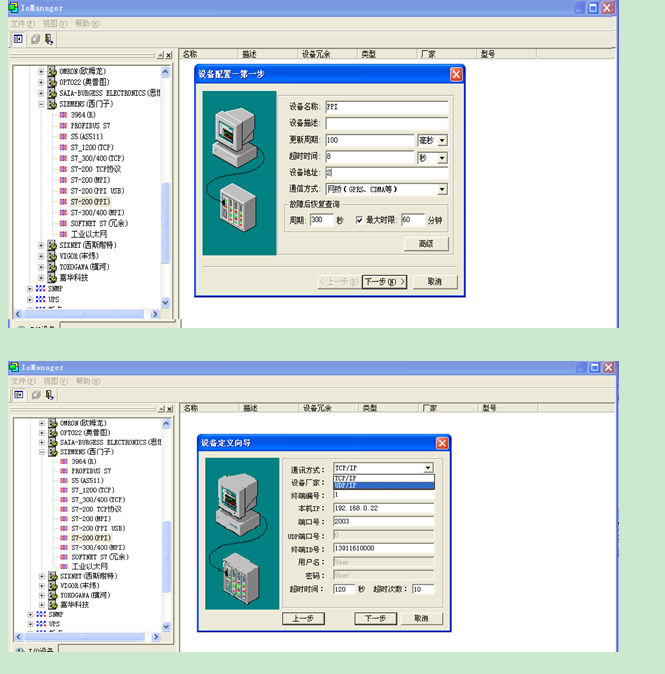

（1）打開組態軟件，選擇“IO設備驅動”－>“PLC”—>“SIEMENS( 西門子)”—>“S7200（PPI）”，建立設備，參數要和硬件設備相關的參數一致。
圖6
選擇通訊方式：TCP或UDP
端口號：與所配置端口號一致
終端ID號：與所配置終端ID號一致。
端口號需要在路由器上映射，映射時所選協議與配置時一致，均為UDP或TCP。
