樓主  發表于: 2014-05-28 22:33
圖片：
圖片：
下面是我在網上看到的三線制接近開關的接線圖；假設我現在有一個PNP的接近開關，棕色+VCC線、黑色OUT線、藍色0V線；為什么兩張圖的接法是不一樣的？我按照第二張圖的接法是對的，對第一張圖不太理解。。。求解答
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8300 個
工控威望: 10434 點
下載積分: 21231 分
在線時間: 3097(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-06
查看guochunyi的 主題 / 回貼
1樓  發表于: 2014-05-29 07:19
第一張圖片也正確的，NPN;PNP可以理解為是對于輸出點的電流方向來說的�；蛘咭部梢岳斫鉃殡娢坏母叩�。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
killerjack10
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 129 點
下載積分: 980 分
在線時間: 19(小時)
注冊時間: 2014-05-23
最后登錄: 2014-06-12
查看killerjack10的 主題 / 回貼
2樓  發表于: 2014-05-29 07:56
請百度NPN和PNP的不同
xyc
每天學一點
級別: 工控俠客
精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的 主題 / 回貼
3樓  發表于: 2014-05-29 08:21
pnp型為正輸出,    npn型為負輸出
工控一家人 （老薛）
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂(lè )此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2564(小時)
注冊時間: 2010-06-24
最后登錄: 2025-06-05
查看znz43的 主題 / 回貼
4樓  發表于: 2014-05-29 11:31
兩張圖片都正確。

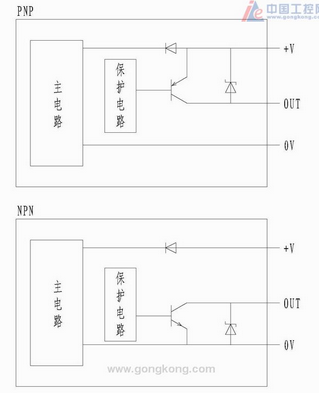

上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。
內部都是集電極開路輸出，對NPN負載接在正電源和OUT間。對PNP負載接在負電源和OUT間。
兩者都是負載和三極管串聯，只是NPN與PNP的電流方向不同，所以才有負載的另一端有接正還是接負的區別。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
wu257270
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 125 點
下載積分: 1307 分
在線時間: 4(小時)
注冊時間: 2012-07-23
最后登錄: 2017-10-25
查看wu257270的 主題 / 回貼
5樓  發表于: 2014-05-30 20:27
喔，我能在請問一下么，按照第二張圖，我手上的接近開關的三根線接到我PLC三個端子上，24V、0V、信號端；我圖上設計也是24V和信號線端等電位的。那按照第一張圖，他上面負載和24V連的，請問這個負載指的是什么？這三根線應該不是接到我PLC上的吧？它們是接哪里的？
w80859
級別: 家園�？�
精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1780(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-29
查看w80859的 主題 / 回貼
6樓  發表于: 2014-05-30 22:55
看來閣下基礎要加強, 簡單一點。如果您使用歐洲的 PLC 如西門子,pilz 等等，使用第一張圖的 PNP 傳感器，
如果使用日系的 PLC 如三菱，使用第二張圖的 NPN 傳感器�；揪桶司挪浑x十了。
xyc
每天學一點
級別: 工控俠客
精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的 主題 / 回貼
7樓  發表于: 2014-05-31 06:39
你首先要了解你使用的plc是pnp的還是npn的.這樣就有選擇方向了。
工控一家人 （老薛）
龍云浪子
級別: 工控俠客
精華主題: 0
發帖數量: 416 個
工控威望: 3299 點
下載積分: 7692 分
在線時間: 438(小時)
注冊時間: 2013-01-18
最后登錄: 2025-06-05
查看龍云浪子的 主題 / 回貼
8樓  發表于: 2014-05-31 07:19
引用
引用第4樓znz43于2014-05-29 11:31發表的  :
兩張圖片都正確。
上面圖畫的是外部負載接的位置，下面圖是接近開關的內部原理簡圖。



正解！
龍云浪子
級別: 工控俠客
精華主題: 0
發帖數量: 416 個
工控威望: 3299 點
下載積分: 7692 分
在線時間: 438(小時)
注冊時間: 2013-01-18
最后登錄: 2025-06-05
查看龍云浪子的 主題 / 回貼
9樓  發表于: 2014-05-31 07:23
引用
引用第5樓wu257270于2014-05-30 20:27發表的  :
這三根線應該不是接到我PLC上的吧？它們是接哪里的？


三根都要接。24v和0v接PLC對應的24伏電源，黑線（輸出）接到所需要的PLC輸入點上。當然也可加小型繼電器。
shuai3982
二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的 主題 / 回貼
10樓  發表于: 2014-05-31 15:41
現在有一種兩用的！npn.pnp都可以的！
總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大��！
聯系 13929989382 賀涵琛
小小一電工
每天一點點 加油 你可以的！
級別: 工控俠客
精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的 主題 / 回貼
11樓  發表于: 2014-05-31 16:02
簡單來說  PNP 相當于 正極是公共端 NPN相當于負極是公共端   你可以這樣理解： 三根線（棕24V+） （黑OUT） （藍24V-） 那么 電源是必不可少的吧 （黑）和（藍）接24V電源沒有疑問  至于（黑）線 當傳感器是PNP型時 接近開關導通 （黑）線是和（棕24V+）線之間是接通或者斷開   當傳感器為NPN型時 （黑）線 和（藍24V-）線之間是接通或者斷開
每天一點點
  • «
