lanfeng21
級別: 正式會(huì )員
精華主題: 0
發帖數量: 3 個
工控威望: 92 點
下載積分: 581 分
在線時間: 5(小時)
注冊時間: 2015-12-24
最后登錄: 2019-02-12
查看lanfeng21的 主題 / 回貼
樓主  發表于: 2016-09-12 10:13
以MCGS屏為例，演示如何實現遠程監控觸摸屏功能。
一 準備工作。

1.1我們需準備如下物品；

1)     MCGS TPC7062KT觸摸屏一臺（或電腦仿真運行）。

2)     USB轉232數據線一顆（如果電腦主機有串口那就可以免去此線）。

3)     河北藍蜂科技的GM10-DTU模塊一臺。以及配帶的232串口線和電源適配器

4)     SIM卡一張，有流量，大卡。

5)     DP9針母頭一個。

6)     聯網電腦一臺（WinXP/Win7/Win8操作系統）

7)     電工工具、導線若干。

物料準備如下；


圖1

1.2 GM10-DTU準備工作

此處參考《GM10-DTU用戶使用手冊》進行操作，我們需要對GM10連接天線、插上SIM卡（移動/聯通開通流量的電話大卡）、連接12V電源適配器、連接232調試線到電腦串口（或USB轉232串口線）。

1.3 觸摸屏準備工作。

觸摸屏連接24VDC電源，準備一顆9針串口頭，用一個雙絞線分別焊接的7和8引腳（MCGS觸摸屏說明書有介紹，7和8引腳為485通訊口，2、3、5為232接口） 。如果我們的觸摸屏485通訊口已被占用，這里我們可以使用2、3、5引腳（232串口）經232-485連接器轉成485方式。

將觸摸屏接好的485通訊線連接到GM10-DTU端子上，觸摸屏串口引腳7對應GM10模塊的485A端子，引腳8對應GM10模塊的485B端子。


圖2

二，從站創(chuàng )建。

第一步，新建一個MCGS工程，在設備窗口中添加“通用串口父設備”和“Modbus串口數據轉發設備”。如果沒有“Modbus串口轉發設備”可以在頁面右鍵單擊選擇“設備工具箱”，在“設備管理”中選擇對應的設備，點擊“添加”。


圖3

第二步，設置“通用串口父設備”屬性，雙擊“通用串口父設備0”打開屬性編輯窗口，將“串口采集號”設置為COM2，如果使用232串口（2/3/5引腳）那么需要選擇COM1，其他設置按如下配置。


圖4

第三步，設置“Modbus串口數據轉發設備”，雙擊“Modbus串口數據轉發設備”打開設備編輯窗口，在此窗口中，需要設置Modbus串口轉發設備的設備屬性值和添加數據變量，我們添加Date1-Date4共4個4區的16位整形變量，作為EMCP平臺定時采集TCP觸摸屏的數據，Control_1和Control_2變量為EMCP平臺對觸摸屏進行讀寫操作的數據。


圖5

第四步，創(chuàng )建數顯窗口，在“用戶窗口中”新建窗口，雙擊新窗口進入動畫組態頁面，在組態頁面中添加6個標簽和輸入框，對應內容為上面設定的Date1-Date4定時讀取變量，Control_1和Control_2兩個遠程讀寫變量。如下圖；


圖6

四，GM10-DTU模塊設置。

4.1 連接MCGS觸摸屏到GM10

注意：通過上面的工作，我們已經成功創(chuàng )建MCGS觸摸屏的MODBUS從站，此時我們將MCGS觸摸屏COM2口的7 引腳連接GM10模塊的“485A”端子，8引腳連接GM10模塊的“485B”端子。如果使用觸摸屏的COM1串口，請訂購232版本的GM10模塊接線方式如下，以下用觸摸屏的COM2進行講解。


圖7

4.2 配置GM10-DTU

通過GM10隨機配帶的串口線一端連接GM10端子（TXD RXD SGND）,另一端連接電腦的COM口，如果電腦沒有COM口可使用USB轉232線轉接。


圖8

在對模塊進行配置時，具體操作請參照《DTU配置軟件使用手冊》，我們通過《DTU配置軟件》對GM10-DTU進行設置的目的，一是建立一組或多組主站定時采集MCGS觸摸屏 Modbus從站寄存器中的數據規則。二是設置與EMCP平臺連接的參數（只需設置模塊密碼或使用默認密碼111111）。此外，通過《DTU配置軟件》我們可以讀取GM10-DTU模塊的運行狀態，檢查DTU是否連接GPRS網絡(luò )，是否正常和MCGS觸摸屏通訊是否正常等。


圖13

五，EMCP平臺設置。

用管理員賬號登錄藍蜂科技的EMCP云平臺，對EMCP云平臺進行設置。具體操作參照《EMCP物聯網云平臺用戶手冊V2.0》。登錄EMCP后首先進入設備列表顯示頁面，因為我們未創(chuàng )建任何設備，所以是一個空頁面。點擊右上角的“用戶名”下拉按鈕，在彈出的窗口中點擊“后臺管理”進入EMCP后臺。
5.1 新建數據規則

進入后臺，首先顯示的是設備管理，我們首先要創(chuàng )建一個數據規則。


圖15


圖16

5.2 新建設備
新建“設備”, 選擇菜單“設備管理”-> “新增”新建一個設備。新建這個設備填寫設備的基本信息，1選擇設備匹配的圖片，2綁定GM10模塊，需輸入模塊的SN碼和在DTU配置軟件中設置的密碼（默認密碼111111），3選擇上面創(chuàng )建的數據規則。4，點擊“地圖”按鈕選擇設備所在的地理位置。


圖17

創(chuàng )建設備完成后，需要重啟GM10這樣該設備在前臺才會(huì )顯示在線狀態。
六，實驗效果。

觸摸屏顯示效果。


圖18

用戶登錄EMCP云平臺，點擊”MCGS觸摸屏“設備的“進入設備”。首先看到的是MCGS觸摸屏定時采集數據的顯示（實時數據），通過點擊“讀寫數據”對MCGS觸摸屏內部的數據進行讀寫。點擊“歷史曲線”查看對定時數據采集的數據報表。如設備顯示離線，需要重啟GM10，顯示如下


圖19


圖20


圖21

在手機（安卓系統）安裝《云聯物通》手機APP，憑用戶名和密碼登錄，進入設備列表后點擊MCGS觸摸屏設備，在彈出的選項框中選擇“設備詳情”查看設備的屬性，點擊“實時數據”顯示設備的定時采集的各數據值，單擊實時數據列表的數據行，彈出該數據的歷史曲線。點擊“讀寫數據”對讀寫數據進行讀寫操作。




圖23

圖22
往事如風
科技改變制造
級別: 網絡(luò )英雄

精華主題: 0
發帖數量: 11803 個
工控威望: 19197 點
下載積分: 14025 分
在線時間: 2769(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-29
查看往事如風的 主題 / 回貼
1樓  發表于: 2016-09-12 10:40
很詳細，謝謝樓主
三人行者必有我師 ，擇其善者而從之
wubaoxue
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wubaoxue的 主題 / 回貼
2樓  發表于: 2016-09-14 15:50
留下腳印
sdbz001
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 102 點
下載積分: 525 分
在線時間: 5(小時)
注冊時間: 2016-06-17
最后登錄: 2024-11-19
查看sdbz001的 主題 / 回貼
3樓  發表于: 2016-09-16 11:11
留下腳印
sun3751
安康科技
級別: 家園�？�
精華主題: 0
發帖數量: 707 個
工控威望: 690 點
下載積分: 3015 分
在線時間: 295(小時)
注冊時間: 2008-03-26
最后登錄: 2025-06-08
查看sun3751的 主題 / 回貼
4樓  發表于: 2016-09-16 19:00

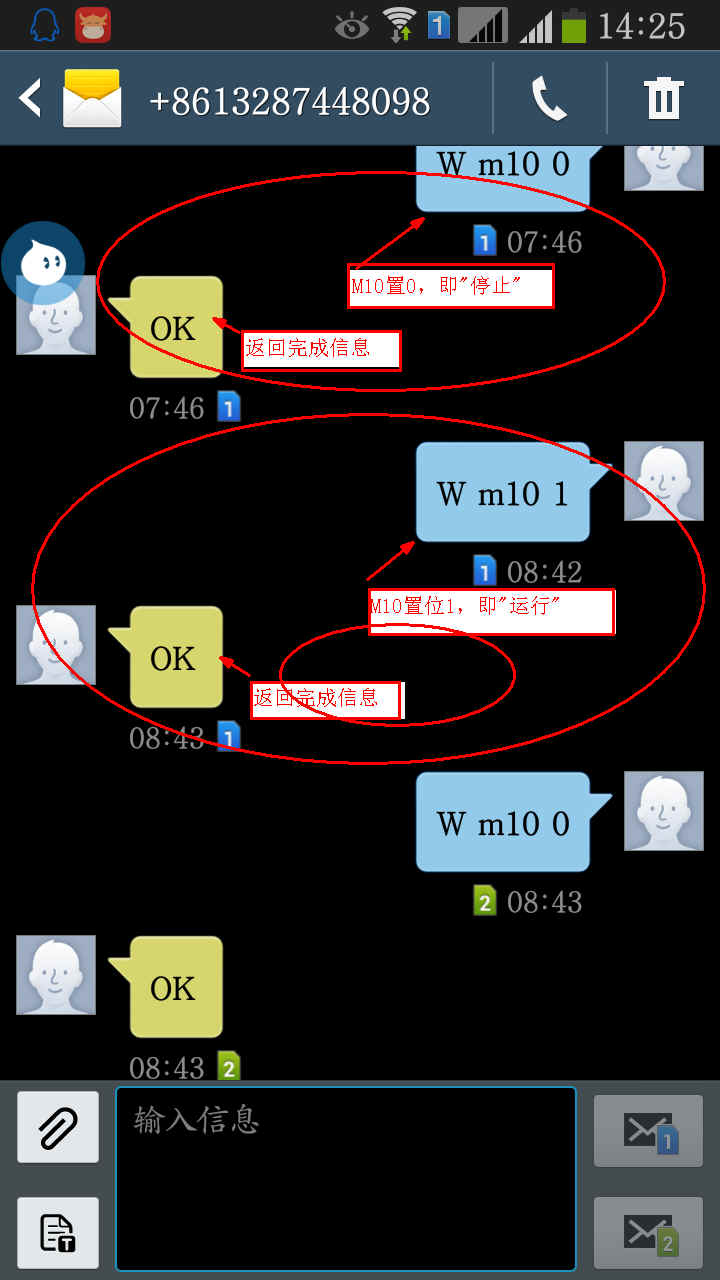

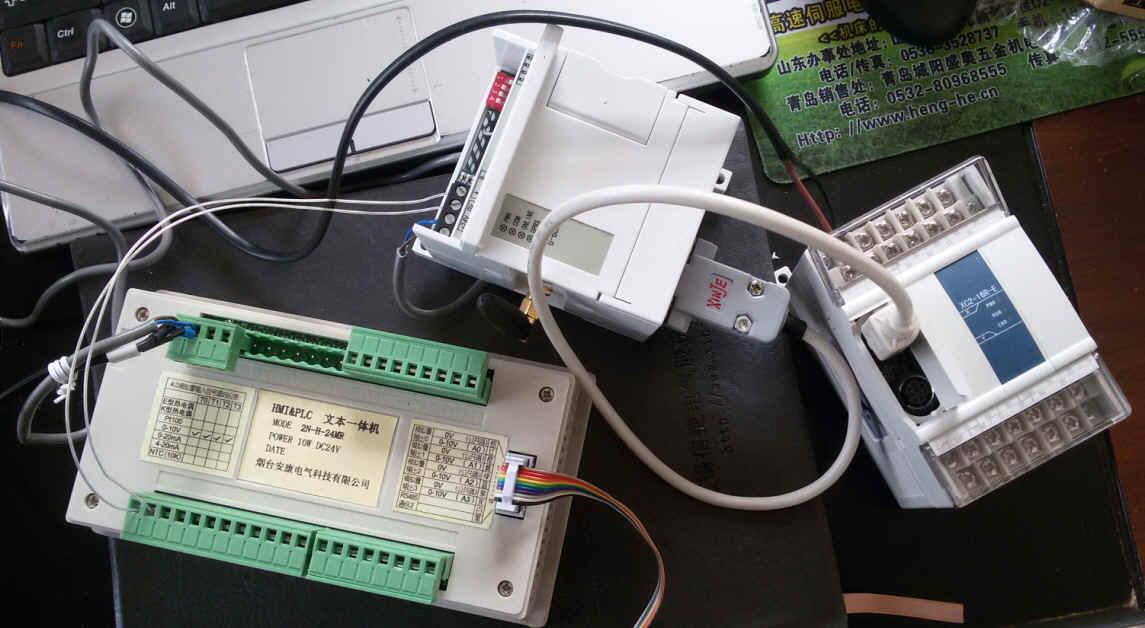

圖片：
圖片：
很好！
有信捷的G-BOX也可以的，我有做過。
煙臺安康電氣科技有限公司
-伺服、變頻器·觸摸屏·PLC-
-編程·配套-13156951983-
robotxc
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 155 點
下載積分: 3773 分
在線時間: 91(小時)
注冊時間: 2015-09-09
最后登錄: 2019-10-11
查看robotxc的 主題 / 回貼
5樓  發表于: 2016-09-17 11:02
真棒，謝謝分享
