http://www.linghangdg.com/read-gktid-1631538.html之前發出來 說啥的都有 醉了 那會(huì )還是用的三菱的屏
廢了好大的勁搞得 三菱觸摸屏界面最起來確實很漂亮 但是有些功能缺的讓人流汗
不廢話 看下面
這是之前的 現在客戶要換威綸通的屏 咱也懶得換 搞好了 再換 懶的搞 雖然收費 但是好麻煩
換就換吧
觸摸屏MT8102IE與三菱q170M通訊
Q170M是合體機 也就是雙CPU ：06udhCPU+運動cpu
網口通訊 二進制 asc碼 都可以 但是是鏈接的運動CPU 無法連接06udh
也電話聯系威綸通了 沒實現網口和 6udh直接連 可能有別的辦法實現
那就使用USB吧 威綸通還真有USB驅動 鏈接成功 就寫觸摸屏程序吧
寫好了 讓客戶的電工把通訊線布到線槽里面 我的乖乖 一會(huì )成功 過一會(huì )又失敗 關鍵是失敗了之后再也連不上了 必須重新上電
干擾？ 買的很好的usb線 帶屏蔽 帶磁環的
那就用232吧
用232那叫個坑啊 最后總算解決了
1、在軟件幫助里面看下引腳定義 沒找到MT8102IE 我的軟件是最新版的
可能和其他屏一樣 咱也不能亂搞 萬一燒了PLC通訊口 就嗝屁了 一個CPU 1w+
2、電話聯系威綸通 說去官網下載一個HMI-PLC連接手冊 掛了電話就趕緊下了一個
我的天啊 2014年的 這不是坑人嗎 關鍵是 這個引腳定義讓我醉了
自己定義的編號 那敢情好啊 弄對也可以啊 最后是錯的

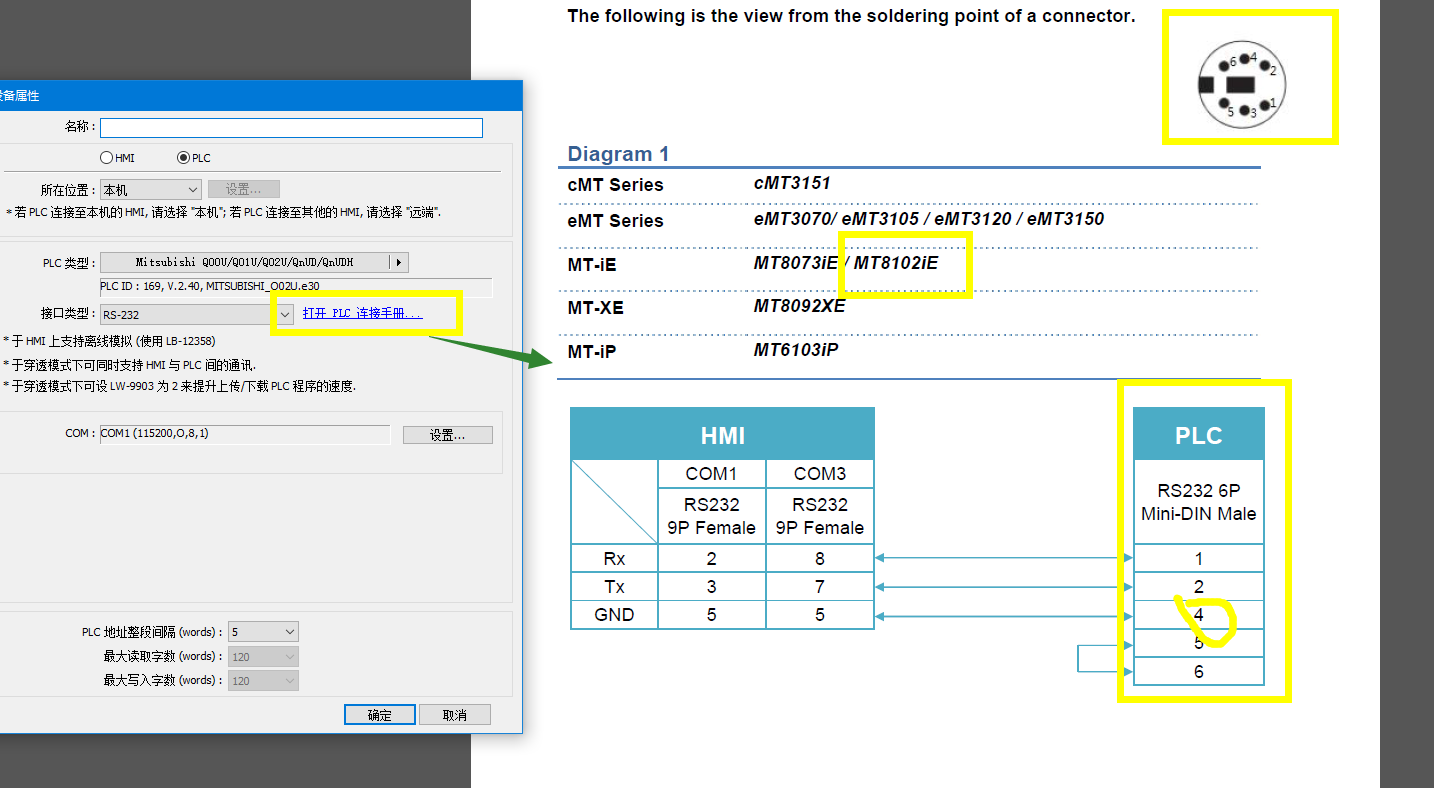

3、咋辦呢 觸摸屏連接PLC設置里面還有一個連接手冊 喜出望外
這個還有點靠譜 最后發現 還是錯的 右邊那個錯了 那個4改成3就對了
最后完美解決問題
總結：
威綸通軟件里面有引腳定義的 盡量按照軟件里面的來 我說的軟件里面是指的幫助里面的
不是通訊參數設置里面的
威綸通新版的觸摸屏現在屏體上不注明COM1 COM2 COM3了 注明的是CON.A CON.B 我也沒仔細看 不知道啥意思
最好確定屏和PLC的引腳定義再接線 一般不會(huì )出現什么問題 萬一呢 對吧 萬一燒了 得不償失
三菱Q的連接232是按照3圖 4改3即可
