引用

引用第9樓vdadiv于2018-10-27 11:54發表的  :
COM-SG 不用接線
一般在網路終端兩頭都須短接終端電阻,終端電阻對發送接收動作,影響不大,
SD:有發送動作,指示燈閃爍,
RD:有接收動作,指示燈閃爍,
程序不正確，PLC無發送動作,指示燈不會(huì )閃爍
.......

謝謝！
            按照您的方法 我下載程序后 485模塊發送指示燈還是一點反應都沒有。
            是不是我的485模塊有問題？（電源指示燈正常）
            是不是PLC主機不支持485？（FX3u-32MRES）
            假如就PLC主機帶485模塊無外部接線，程序正確，PLC運行時485模塊SD:有發送動作,指示燈閃爍?
            附件為我的測試程序各位幫我看看是否正確？

謝謝大家!

modbus對主機版本有要求，讀取的數據數量改為H0005試試，數據地址沒看白已確認！

   現在SD會(huì )閃（紅色的），可能是我通道錯了，改成通道2，SD會(huì )閃了，RD沒反應！下午繼續試！


   謝謝大家！

通信已正常謝謝大家！可現在讀出的數據和儀器顯示的數據完全不同。
儀器廠商說讀出來的是2進制浮點數數據，需轉換。轉換了還是不行。

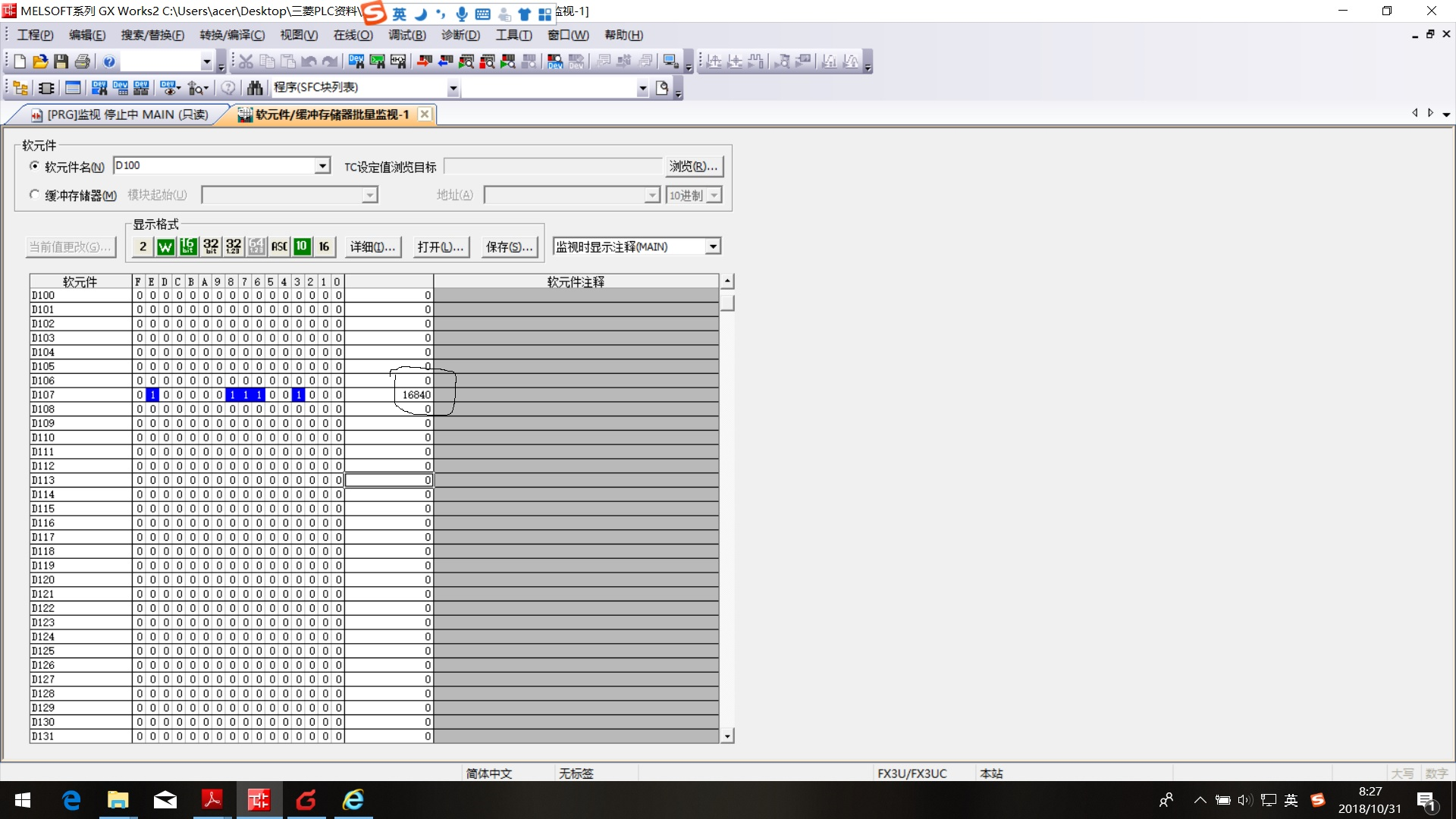

圖中16840是不是已經是10進制常數？

引用

引用第15樓wjm111于2018-10-31 09:11發表的  :
圖中16840是不是已經是10進制常數？

你把      0100000111001000  轉換一下就知道 是不是了

這個我就最了解，1天前才做了4臺設備，讀取32個站號。

有些測量?jì)x器輸出的數據就是32位浮點數，你那個儀器，我不清楚數據排列是怎樣的。我以某一款測量三相電量?jì)x表為例說明一下，希望你可以從中得到啟發。情況是這樣的：
1、測量輸出值是32位浮點數，其中低16位存放在第1個保持寄存器，高16位存放在第2個保持寄存器。
2、讀取的每個保持寄存器數據是高8位在前，低8位在后。
3、三菱PLC的32位浮點數是由2個地址連續的寄存器存儲，存儲格式是低16位存入第1個，高16位存入第2個。例如，D1-D2存儲浮點數，那么D1存儲低16位，D2存儲高16位。
4、根據三述上點描述，轉換方法是，先把讀取的儀表每個保持寄存器的高8位和低8位數據，組成一個16位數據，再把2個保持寄存器數據，按照低16位、高16位的順序存入PLC的2個地址連續的D寄存器，這樣就得到了浮點數。 我也是得到奇怪的數據后，經過思考才發現問題所在。
