樓主  發表于: 2019-04-26 22:31
工程描述：3臺FANUC機器人上下料，視覺抓取，加工完成后由機器人碼垛放進膠盤，再由3伺服電機組成的料倉堆疊；
FX3U PLC驅動3伺服軸，3臺機器人與PLC cc link 通訊；主PLC通過FX 485BD與3臺加工機和伺服輸送機、振動上料裝置N:N通訊；
使用PLC的R寄存器作當天產量統計，每小時產量自動統計，歷史產量查詢，最多可保存一年數據。
包括：人機程序，主站PLC程序，部份從站程序，電氣原理圖；人機與稱重模塊通訊，控制振動盤內物料重量；
[ 此帖被anlyl2014在2019-06-01 09:21重新編輯 ]
描述：工程分享
附件： 工程分享.rar (1493 K) 下載次數:2945
網站提示: 請不要用迅雷下載附件，容易出錯
描述：從機器人導出的完整的LS程序
附件： 機器人導出的LS程序.rar (101 K) 下載次數:1708
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+3(注射器) 熱心助人！
  • 下載積分:+5(applisggq) 好貼好貼！
  • 下載積分:+5(tanktang) 感謝分享！
  • 下載積分:+1(goodzhuye) 真誠感謝！
  • 下載積分:+1(致遠豫信) 感謝分享！
  • 下載積分:+5(cnydb) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡(luò )英雄
    精華主題: 0
    發帖數量: 989 個
    工控威望: 8892 點
    下載積分: 14605 分
    在線時間: 940(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-05-01
    查看anlyl2014的 主題 / 回貼
    1樓  發表于: 2019-04-26 23:31

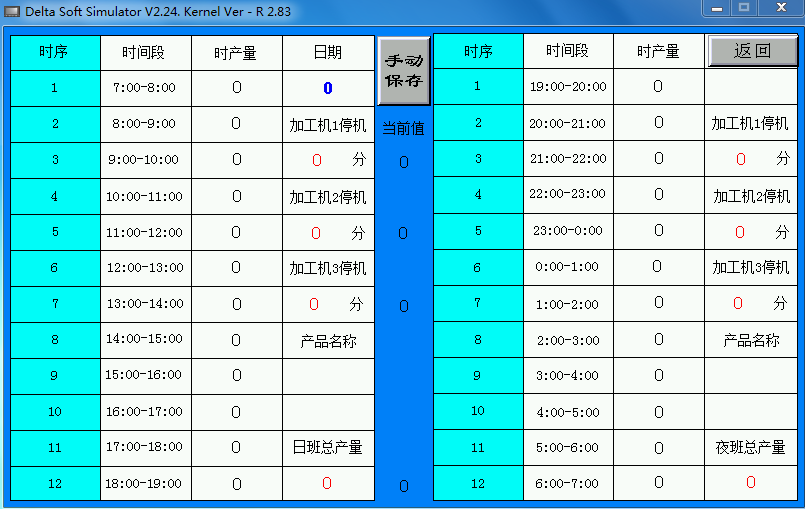

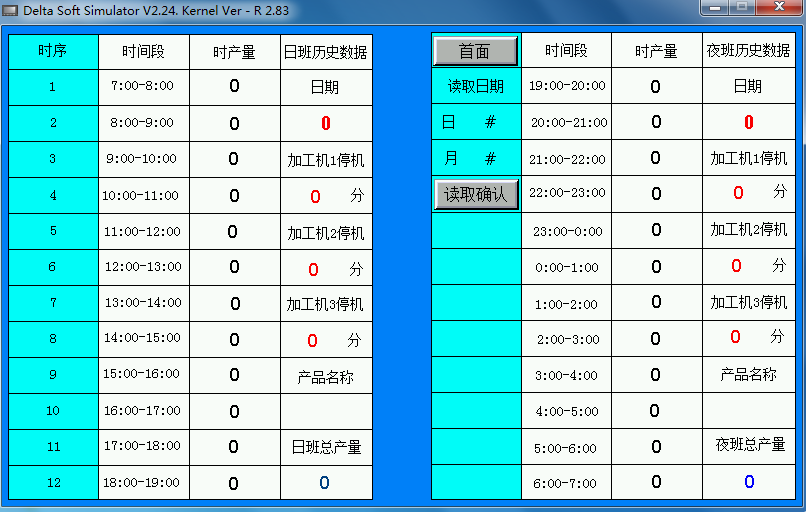

    產量自動統計畫面、歷史產量查詢畫面

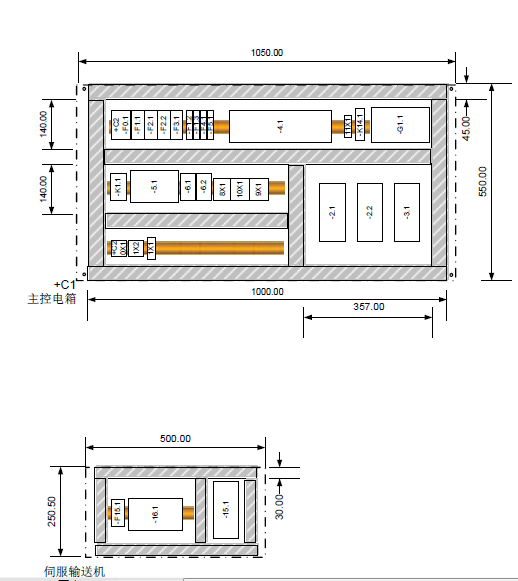

    原理圖－主電箱布局圖
    [ 此帖被anlyl2014在2019-04-27 09:34重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(applisggq) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡(luò )英雄
    精華主題: 0
    發帖數量: 989 個
    工控威望: 8892 點
    下載積分: 14605 分
    在線時間: 940(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-05-01
    查看anlyl2014的 主題 / 回貼
    2樓  發表于: 2019-04-26 23:37

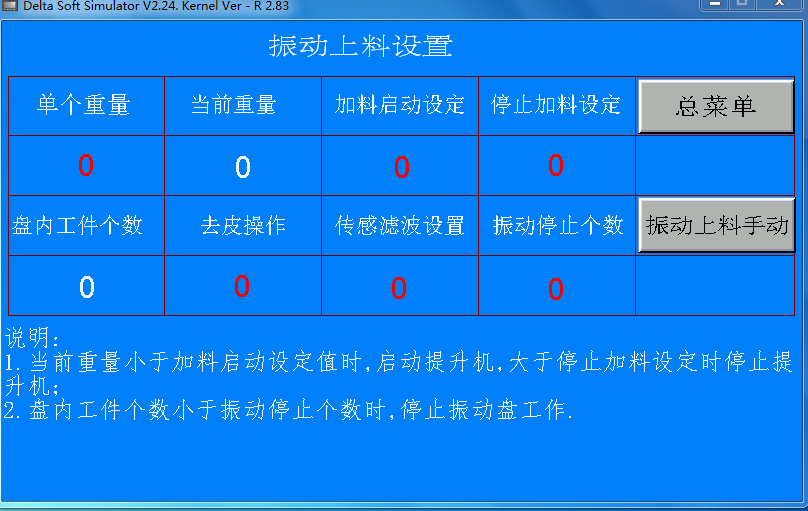

    人機界面跟稱重模塊MODBUS RTU 通訊畫面

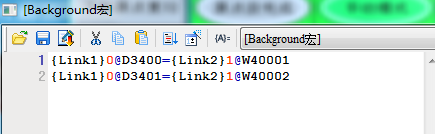

    使用人機界面宏功能，把稱重模塊的數據傳給PLC

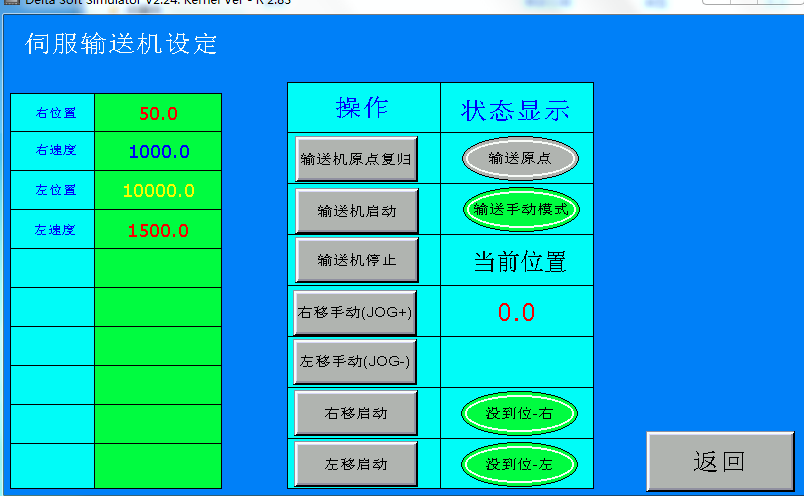

    新穎的伺服位置設定，手動調到最佳位置，保存即可；
    用戶可以從HMI通過N:N網絡(luò )，設置從站伺服輸送機的位置、速度，以及顯示當前位置。
    [ 此帖被anlyl2014在2019-04-28 17:57重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(applisggq) 真是好人！
  • 下載積分:+1(tathui)
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    spirita
    初級工程師
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 129 個
    工控威望: 1356 點
    下載積分: 11400 分
    在線時間: 550(小時)
    注冊時間: 2017-12-22
    最后登錄: 2025-03-24
    查看spirita的 主題 / 回貼
    3樓  發表于: 2019-04-27 07:25
    牛🐮牛🐮牛🐮  感謝分享
    yejianwei
    級別: 略有小成
    精華主題: 0
    發帖數量: 211 個
    工控威望: 329 點
    下載積分: 7596 分
    在線時間: 440(小時)
    注冊時間: 2017-10-16
    最后登錄: 2025-05-01
    查看yejianwei的 主題 / 回貼
    4樓  發表于: 2019-04-27 08:57
    謝謝樓主分享，學習學習。
    lingqi924
    級別: 探索解密
    精華主題: 0
    發帖數量: 92 個
    工控威望: 194 點
    下載積分: 674 分
    在線時間: 367(小時)
    注冊時間: 2015-08-17
    最后登錄: 2025-04-23
    查看lingqi924的 主題 / 回貼
    5樓  發表于: 2019-04-27 09:17
    謝謝分享！
    qinglin2314
    級別: 略有小成
    精華主題: 0
    發帖數量: 239 個
    工控威望: 399 點
    下載積分: 3205 分
    在線時間: 182(小時)
    注冊時間: 2009-11-14
    最后登錄: 2025-01-12
    查看qinglin2314的 主題 / 回貼
    6樓  發表于: 2019-04-27 09:20
    下來學習學習，謝謝樓主分享
    大鵬展翅168
    勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1244 個
    工控威望: 1530 點
    下載積分: 6909 分
    在線時間: 617(小時)
    注冊時間: 2008-12-13
    最后登錄: 2025-04-30
    查看大鵬展翅168的 主題 / 回貼
    7樓  發表于: 2019-04-27 09:33
    感謝分享。學習了
    xuanzyao
    級別: 略有小成
    精華主題: 0
    發帖數量: 325 個
    工控威望: 458 點
    下載積分: 14305 分
    在線時間: 455(小時)
    注冊時間: 2013-04-15
    最后登錄: 2025-01-25
    查看xuanzyao的 主題 / 回貼
    8樓  發表于: 2019-04-27 11:33
    很好的資料，感謝分享！
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1964 個
    工控威望: 2162 點
    下載積分: 48523 分
    在線時間: 560(小時)
    注冊時間: 2009-07-30
    最后登錄: 2025-04-20
    查看wul2.4g的 主題 / 回貼
    9樓  發表于: 2019-04-27 11:34
    下來學習學習，謝謝樓主分享
    往事如風
    科技改變制造
    級別: 網絡(luò )英雄

    精華主題: 0
    發帖數量: 11720 個
    工控威望: 19113 點
    下載積分: 13793 分
    在線時間: 2754(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-05-01
    查看往事如風的 主題 / 回貼
    10樓  發表于: 2019-04-27 18:58
    牛🐮牛🐮牛🐮  感謝分享
    三人行者必有我師 ，擇其善者而從之
    ahljj
    級別: 家園�？�
    精華主題: 0
    發帖數量: 473 個
    工控威望: 669 點
    下載積分: 167049 分
    在線時間: 868(小時)
    注冊時間: 2007-08-08
    最后登錄: 2025-05-01
    查看ahljj的 主題 / 回貼
    11樓  發表于: 2019-04-27 20:26
    很好的資料
