流辰沙
級別: 家園�？�
精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的 主題 / 回貼
樓主  發表于: 2019-05-07 17:13

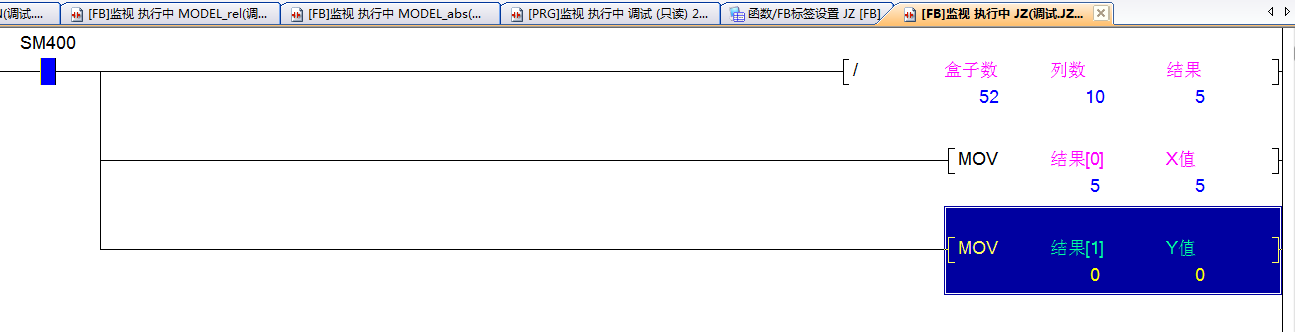

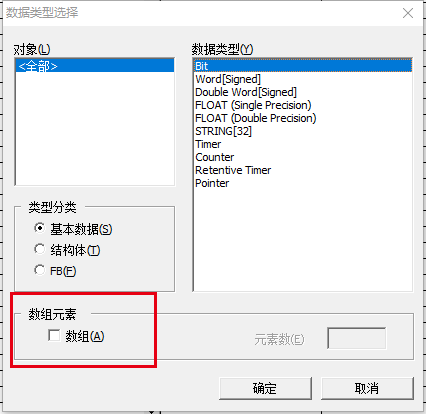

 如圖，今天在網上看大神說在FB中可以用到變址





問題是添加完后，怎么在梯形圖里面調用它？試了下各種格式都沒成功

之所以用到變址是因為在FB塊中用到除法，除法的結果和余數是相鄰地址兩個D，需要用到余數
又或者有其他辦法實現嗎？

方法很多，感謝！

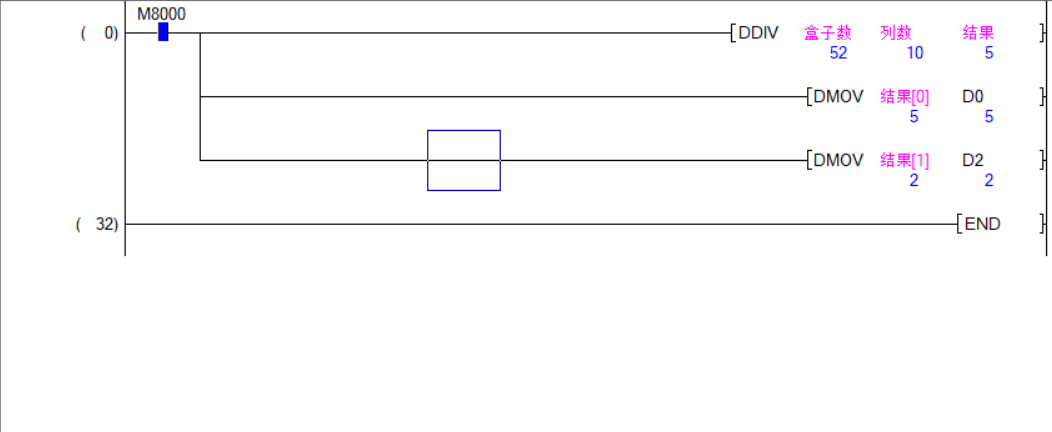

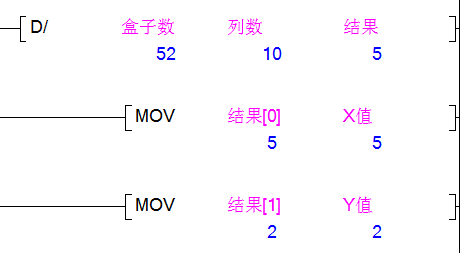

1、變址（必須用DDIV，基于數組的數據類型是Double）：

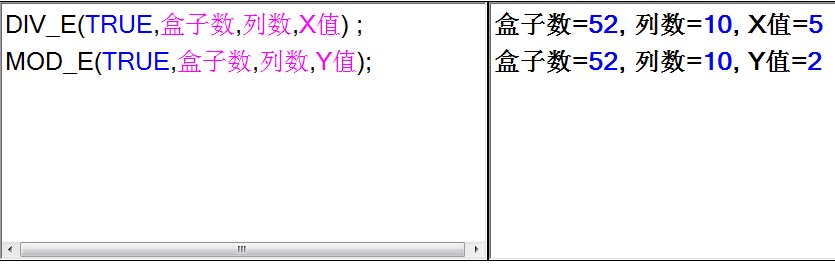

2、內嵌ST，用MOD_E函數
[ 此帖被wangdai527在2019-05-08 15:09重新編輯 ]
hefq
級別: 家園�？�
精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1529(小時)
注冊時間: 2008-07-03
最后登錄: 2025-06-01
查看hefq的 主題 / 回貼
1樓  發表于: 2019-05-07 17:24
梯形圖里好像用不了，
mall9002
級別: 略有小成
精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2025-04-03
查看mall9002的 主題 / 回貼
2樓  發表于: 2019-05-08 00:14
搞不懂你要問啥，取余數有指令mod.你建的是一個兩元素的一維數組，和變址有什么關系！  ddiv(TURE,D1,D3,D5) D1/D3=D5；MOD_E(TRUE,D1,D3,D10)  D10存放D1除以D3的余數。
另外fx3的變址用V,Z.如D0Z3，如果Z3值是K0,那么D0Z3代表D0,如果Z3值為K5那么D0Z3代表D5,詳細的看一下軟元件手冊。變值用在指令使用次數有限制的情況或者需要變化數據內容的情況下。
[ 此帖被mall9002在2019-05-08 00:31重新編輯 ]
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
3樓  發表于: 2019-05-08 10:15
結果[0]:=被除數/除數;
結果[1]:=被除數 MOD 除數;
本帖最近評分記錄：
  • 下載積分:+3(wangdai527) 確實是這么調用，感謝， ..
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    4樓  發表于: 2019-05-08 13:59
    引用
    引用第3樓楓落云端于2019-05-08 10:15發表的  :
    結果[0]:=被除數/除數;
    結果[1]:=被除數 MOD 除數;
    確實是這種格式，直接用DDIV，就可以把商和余放在數組里
    [ 此帖被wangdai527在2019-05-08 15:00重新編輯 ]
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    5樓  發表于: 2019-05-08 14:12
    引用
    引用第2樓mall9002于2019-05-08 00:14發表的  :
    搞不懂你要問啥，取余數有指令mod.你建的是一個兩元素的一維數組，和變址有什么關系！  ddiv(TURE,D1,D3,D5) D1/D3=D5；MOD_E(TRUE,D1,D3,D10)  D10存放D1除以D3的余數。
    另外fx3的變址用V,Z.如D0Z3，如果Z3值是K0,那么D0Z3代表D0,如果Z3值為K5那么D0Z3代表D5,詳細的看一下軟元件手冊。變值用在指令使用次數有限制的情況或者需要變化數據內容的情況下。

    三菱里面DIV(D1 D3 D5)，執行的是D1/D3=D5，余數會(huì )放在D6。我想在FB塊的梯形圖里面用到這相鄰兩個D，但FB塊局部定義只能定義單個數據類型。所以尋求變址的方式，去找余數。
    [ 此帖被wangdai527在2019-05-08 14:44重新編輯 ]
    海你好咸
    級別: 略有小成
    精華主題: 0
    發帖數量: 313 個
    工控威望: 395 點
    下載積分: 2782 分
    在線時間: 209(小時)
    注冊時間: 2018-12-22
    最后登錄: 2025-05-21
    查看海你好咸的 主題 / 回貼
    6樓  發表于: 2019-05-08 14:35
    敢問樓主用的事哪款型號的PLC？，我用FX3U模擬測試可以得到余數啊
    mall9002
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 248 點
    下載積分: 921 分
    在線時間: 182(小時)
    注冊時間: 2017-11-30
    最后登錄: 2025-04-03
    查看mall9002的 主題 / 回貼
    7樓  發表于: 2019-05-08 14:37
    圖片：
    圖片：
    引用
    引用第5樓wangdai527于2019-05-08 14:12發表的  :

    三菱沒有MOD指令，三菱里面DIV(D1 D3 D5)，執行的是D1/D3=D5，余數會(huì )放在D6。我想在FB塊的梯形圖里面用到這相鄰兩個D，但FB塊局部定義只能定義單個數據類型。所以尋求變址的方式，去找余數。

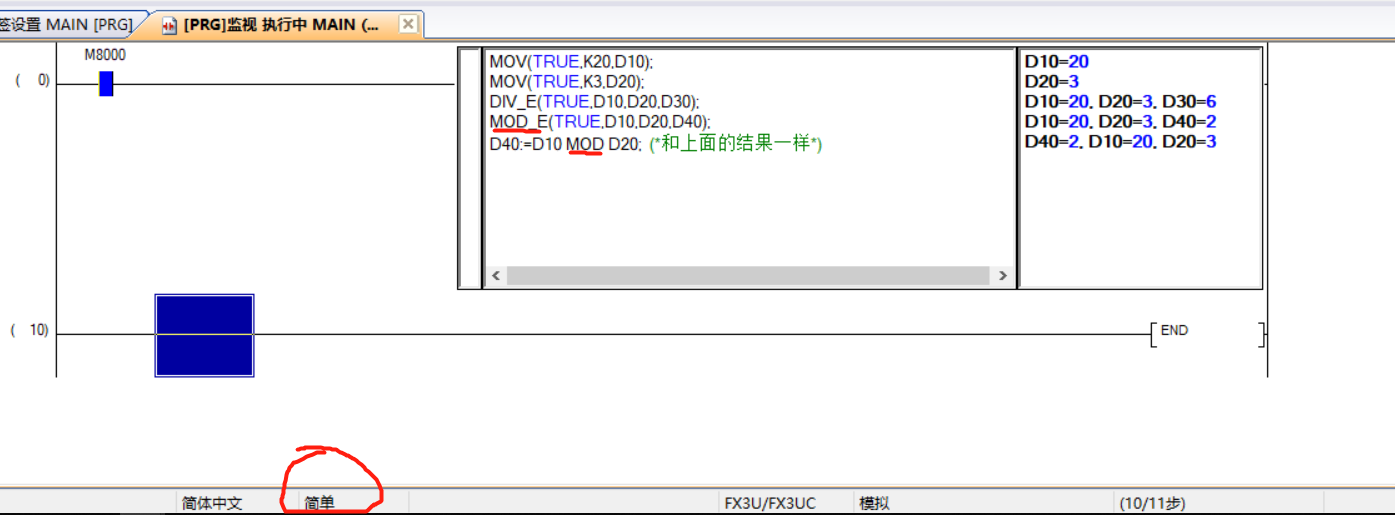

    簡單工程中確實是沒有直接取余
    選擇標簽的話，內嵌ST可以做。
    結構化工程中有MOD函數直接使用
    本帖最近評分記錄：
  • 下載積分:+3(wangdai527)
    海你好咸
    級別: 略有小成
    精華主題: 0
    發帖數量: 313 個
    工控威望: 395 點
    下載積分: 2782 分
    在線時間: 209(小時)
    注冊時間: 2018-12-22
    最后登錄: 2025-05-21
    查看海你好咸的 主題 / 回貼
    8樓  發表于: 2019-05-08 14:38
    圖片：
    ？？？？？？？
    本帖最近評分記錄：
  • 下載積分:+3(wangdai527) 真誠感謝！
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    9樓  發表于: 2019-05-08 14:39
    引用
    引用第6樓海你好咸于2019-05-08 14:35發表的  :
    敢問樓主用的事哪款型號的PLC？，我用FX3U模擬測試可以得到余數啊

    我是說的在FB塊梯形圖里面得到余數，正常掃描程序的梯形圖是沒問題的，因為得出來的D位有地址，直接地址上+1的D位就是余數
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    10樓  發表于: 2019-05-08 14:43
    引用
    引用第7樓mall9002于2019-05-08 14:37發表的  :


    簡單工程中確實是沒有直接取余
    選擇標簽的話，內嵌ST可以做。
    結構化工程中有MOD函數直接使用

    好吧，還沒用過結構化工程......一直只用了梯形圖
    流辰沙
    級別: 家園�？�
    精華主題: 0
    發帖數量: 313 個
    工控威望: 641 點
    下載積分: 1068 分
    在線時間: 124(小時)
    注冊時間: 2018-12-27
    最后登錄: 2024-04-16
    查看流辰沙的 主題 / 回貼
    11樓  發表于: 2019-05-08 14:45
    引用
    引用第8樓海你好咸于2019-05-08 14:38發表的  :
    ？？？？？？？

    我是試的DIV指令，沒有用到DDIV
    還得考慮到單雙字啊，受教了
    • «
