樓主  發表于: 2020-04-11 07:51
為什么X0啟動以后，C0只計數一次，是兩個上升延太接近了嗎
富陽工控
燈泡電工
級別: 家園�？�
精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2024-12-24
查看富陽工控的 主題 / 回貼
1樓  發表于: 2020-04-11 07:53

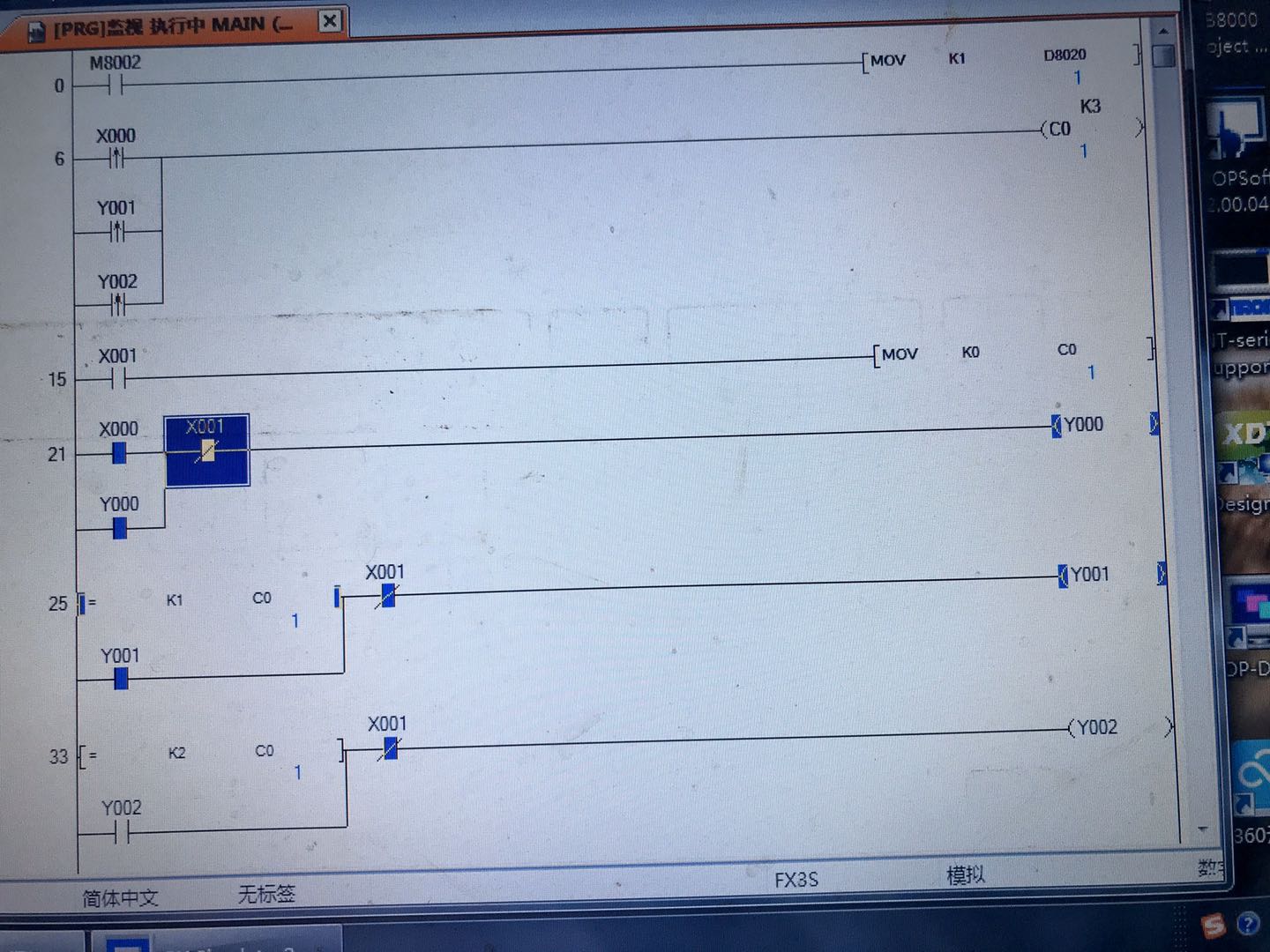

圖片：
補上梯形圖。
[ 此帖被富陽工控在2020-04-11 09:23重新編輯 ]
seafar
目前C#
級別: 家園�？�
精華主題: 0
發帖數量: 620 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-03-03
查看seafar的 主題 / 回貼
2樓  發表于: 2020-04-11 08:05
富春江 木有圖
枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180
13771165220
級別: 家園�？�
精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-05-10
查看13771165220的 主題 / 回貼
3樓  發表于: 2020-04-11 09:12
據詞義應該是兩個上升沿在同一個掃描周期內檢測到了。同步驅動了C0,所以只檢測到一次。你可以挨個斷開模擬一下。
最好上圖。
富陽工控
燈泡電工
級別: 家園�？�
精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23633 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2024-12-24
查看富陽工控的 主題 / 回貼
4樓  發表于: 2020-04-11 09:27
早上用手機上不了圖
stackdog
級別: 網絡(luò )英雄
精華主題: 0
發帖數量: 472 個
工控威望: 8656 點
下載積分: 8231 分
在線時間: 457(小時)
注冊時間: 2015-10-01
最后登錄: 2025-05-13
查看stackdog的 主題 / 回貼
5樓  發表于: 2020-04-11 09:59
按你的想法，是不是認為Y2會(huì )通？
twingo49
級別: 網絡(luò )英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22596 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-05-08
查看twingo49的 主題 / 回貼
6樓  發表于: 2020-04-11 10:45
樓主應該是希望按下X0後C0數到3，Y0~Y2按順序ON
laser010
級別: 家園�？�
精華主題: 0
發帖數量: 26 個
工控威望: 572 點
下載積分: 2106 分
在線時間: 121(小時)
注冊時間: 2018-01-19
最后登錄: 2025-06-05
查看laser010的 主題 / 回貼
7樓  發表于: 2020-04-11 11:26
X0和Y1在同一個循環周期內觸發脈沖了
anlyl2014
大吉大利
級別: 網絡(luò )英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15745 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-06
查看anlyl2014的 主題 / 回貼
8樓  發表于: 2020-04-11 11:33
C的觸發時間要大于PLC掃描時間才可以正常工作，以FX3U為例，掃描時間在200MS內，所以，你的程序Y1/Y2后分別加個T1 K2，T2 K2；才觸發C0就可以了。
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
謙虛是對的
謙虛一些總不會(huì )錯
級別: 探索解密
精華主題: 0
發帖數量: 114 個
工控威望: 168 點
下載積分: 4714 分
在線時間: 70(小時)
注冊時間: 2020-04-01
最后登錄: 2025-06-03
查看謙虛是對的的 主題 / 回貼
9樓  發表于: 2020-04-11 16:21
引用
引用第7樓laser010于2020-04-11 11:26發表的  :
X0和Y1在同一個循環周期內觸發脈沖了
個人理解是7樓的說法
13771165220
級別: 家園�？�
精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-05-10
查看13771165220的 主題 / 回貼
10樓  發表于: 2020-04-11 16:58

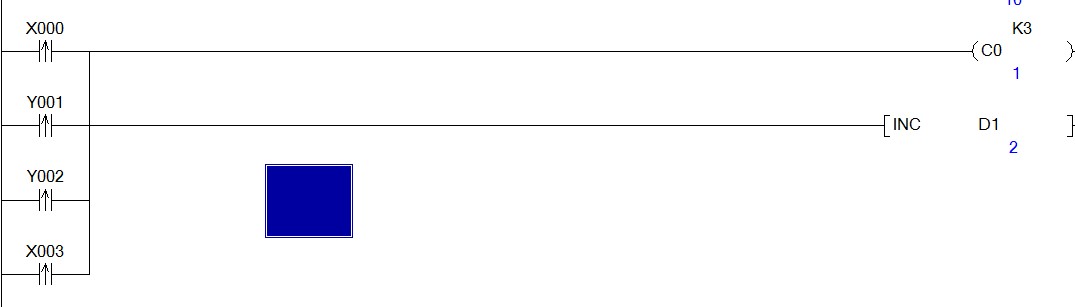

圖片：
有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。
hefq
級別: 家園�？�
精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1529(小時)
注冊時間: 2008-07-03
最后登錄: 2025-06-01
查看hefq的 主題 / 回貼
11樓  發表于: 2020-04-11 22:29
引用
引用第10樓13771165220于2020-04-11 16:58發表的  :
有了圖終于看到了，8樓說的是對的，雖然在同一周期X0,Y1都出上升沿，但是計算程序再中間，經歷的是兩個掃描周期，加入一小步就看出來了。

你是對的，X0按下后
第一個周期  andp X0 =ON    andp Y0 =OFF    C0前的結點是ON
第二個周期  andp X0 =OFF    andp Y0 =ON    C0前的結點是ON
第三個周期  andp X0 =OFF    andp Y0 =OFF    C0前的結點是OFF
雖然在連續的兩個周期內出現了兩個上升沿，但C0前的結點只能檢測到1個上升沿
  • «
