菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
樓主  發表于: 2020-06-05 17:19
此樣例適用于新手，老手請無視

請注意：FX5U是需要設置參數的，大致步驟如下：

1、點擊軟件左邊的 “參數” -  “系統參數”，在彈出的窗口中設置PLC型號為FX5U-32MT/ES  （本次樣例使用機型 ）
2、點擊軟件左邊的 “參數” - “FXUCPU” - “模塊參數” - “高速I(mǎi)/O”
      2-1、在右邊的界面中點“輸出功能” - “定位” ，再右邊點界面點 “定位” - “詳細設置”

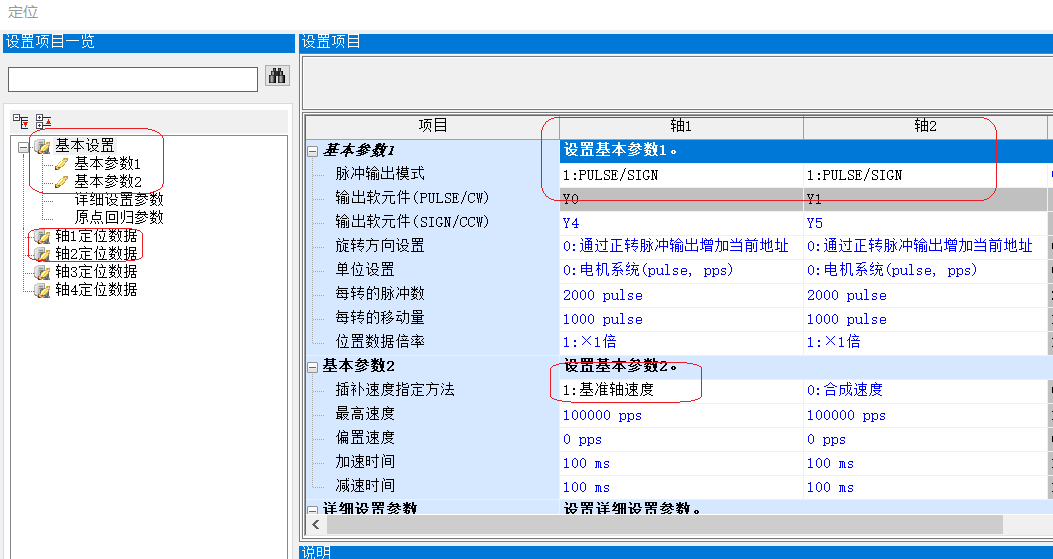

      2-2、點擊 “詳細設置” 彈出一個窗口，設置軸1 軸2，注意軸1 選 基準軸速度

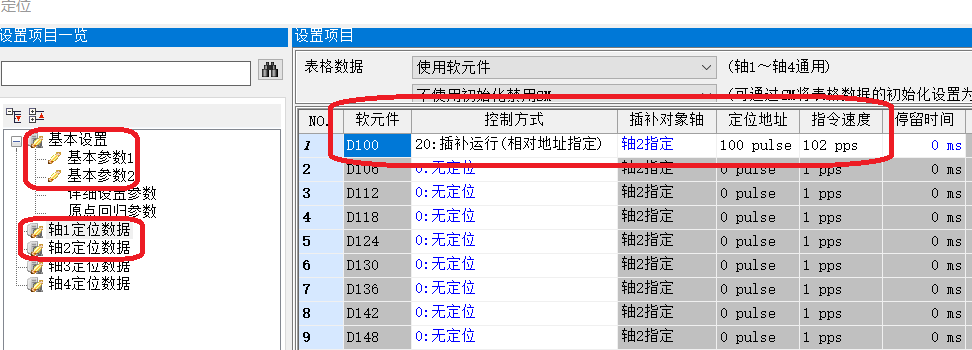

      2-3、點擊“軸1定位數據”，“軸2定位數據”，設置使用軟元件，控制方式，插補對象軸，定位地址，指令速度等
在樣例中，沒修過參數顯示為藍色，修改過的參數顯示為黑色，如下圖


設置完成后，一定要點確定和應用

程序中檢測了指令運行的時間，以此程序為例，兩軸不同的位置，同樣是2秒結束。

樣例-FX5U-32MT直線插補.zip (405 K) 下载次数:2625
本帖最近評分記錄：
  • 下載積分:+1(天天向上學習) 感謝分享！參考一下，準 ..
  • 下載積分:+1(忍下阿水) 真誠感謝！
  • 下載積分:+1(胡成成) 感謝分享！
  • 下載積分:+1(工控付銀) 熱心助人！
  • 下載積分:+1(xylujian)
  • 下載積分:+3(杯雪盞月) 熱心助人！
  • 下載積分:+2(阿萱子v)
    • 打個醬油，懂的不多
    水平有限，能幫則幫
    互相幫助，共同進步
    加減1生不息
    蘇州慶雄自動化裝備公司技術總監
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 382 點
    下載積分: 510 分
    在線時間: 41(小時)
    注冊時間: 2018-11-02
    最后登錄: 2025-06-05
    查看加減1生不息的 主題 / 回貼
    1樓  發表于: 2020-06-06 19:35
    直線插補用在什么地方啊
    自動化軟件工程師
    thawless
    不說盡力而為,只能全力以赴!
    級別: 網絡(luò )英雄

    精華主題: 0
    發帖數量: 742 個
    工控威望: 8150 點
    下載積分: 6278 分
    在線時間: 832(小時)
    注冊時間: 2007-11-02
    最后登錄: 2025-06-05
    查看thawless的 主題 / 回貼
    2樓  發表于: 2020-06-08 10:47
    謝謝分享�。�！
    阿萱子v
    道阻且長，共同進步
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 384 個
    工控威望: 1066 點
    下載積分: 806 分
    在線時間: 302(小時)
    注冊時間: 2020-06-06
    最后登錄: 2025-05-30
    查看阿萱子v的 主題 / 回貼
    3樓  發表于: 2020-06-09 15:03
    用在兩軸直線往復運動
    自信198
    交人用尺，為人有度。路途千里，方知馬力，人遇囧途，方知人心！
    級別: 探索解密
    精華主題: 0
    發帖數量: 21 個
    工控威望: 113 點
    下載積分: 680 分
    在線時間: 25(小時)
    注冊時間: 2017-05-29
    最后登錄: 2023-09-24
    查看自信198的 主題 / 回貼
    4樓  發表于: 2020-06-10 10:33
    謝謝分享�。�！
    ehat
    沒有最好，只有更好！
    級別: 網絡(luò )英雄
    精華主題: 0
    發帖數量: 482 個
    工控威望: 5060 點
    下載積分: 42052 分
    在線時間: 273(小時)
    注冊時間: 2011-06-25
    最后登錄: 2025-06-05
    查看ehat的 主題 / 回貼
    5樓  發表于: 2020-06-19 11:25
    下載學習下！
    385385
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 496 個
    工控威望: 1219 點
    下載積分: 38246 分
    在線時間: 330(小時)
    注冊時間: 2017-01-21
    最后登錄: 2024-12-05
    查看385385的 主題 / 回貼
    6樓  發表于: 2020-07-05 20:02
    謝謝分享�。�！
    woshicq380
    哇哇哇
    級別: 略有小成
    精華主題: 0
    發帖數量: 25 個
    工控威望: 393 點
    下載積分: 756 分
    在線時間: 51(小時)
    注冊時間: 2018-07-26
    最后登錄: 2023-10-11
    查看woshicq380的 主題 / 回貼
    7樓  發表于: 2020-07-05 20:20
    感謝分享
    堅持總會(huì )有收獲
    楊樂(lè )樂(lè )之歌
    楊樂(lè )樂(lè )之歌
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 120 點
    下載積分: 730 分
    在線時間: 19(小時)
    注冊時間: 2016-11-04
    最后登錄: 2024-07-08
    查看楊樂(lè )樂(lè )之歌的 主題 / 回貼
    8樓  發表于: 2020-07-12 17:36
    頂一下，謝謝樓主的分享
    wx3625xn
    級別: 探索解密
    精華主題: 0
    發帖數量: 124 個
    工控威望: 167 點
    下載積分: 6039 分
    在線時間: 39(小時)
    注冊時間: 2020-06-17
    最后登錄: 2025-01-03
    查看wx3625xn的 主題 / 回貼
    9樓  發表于: 2020-07-13 10:03
    謝謝分享
    3376824569
    532829024
    級別: 略有小成
    精華主題: 0
    發帖數量: 125 個
    工控威望: 217 點
    下載積分: 2986 分
    在線時間: 91(小時)
    注冊時間: 2016-09-13
    最后登錄: 2024-05-09
    查看3376824569的 主題 / 回貼
    10樓  發表于: 2020-07-13 15:18
    謝謝分享，人才濟濟，國家興旺
    好大的小西瓜
    沒有個性的簽名
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 373 點
    下載積分: 501 分
    在線時間: 130(小時)
    注冊時間: 2017-11-01
    最后登錄: 2025-04-27
    查看好大的小西瓜的 主題 / 回貼
    11樓  發表于: 2020-07-14 10:00
    引用
    引用第1樓加減1生不息于2020-06-06 19:35發表的  :
    直線插補用在什么地方啊

    同時運動
    .......
