樓主  發表于: 2020-09-24 09:58

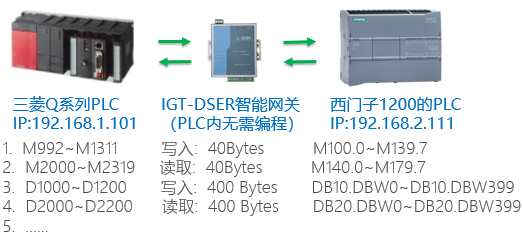

        本案例是三菱Q系列PLC與西門子S7-1200的PLC之間通訊，選用智能網關模塊實現，PLC通訊智能網關IGT-DSER支持各種PLC之間多對多通訊；PLC無需編程，方便快速實施；因為是多線程的交互模式，所以可以保證高實時性；支持串口、網口通訊，以及WIFI、4G無線通訊。 想要實現的通訊任務如下：案例資料下載

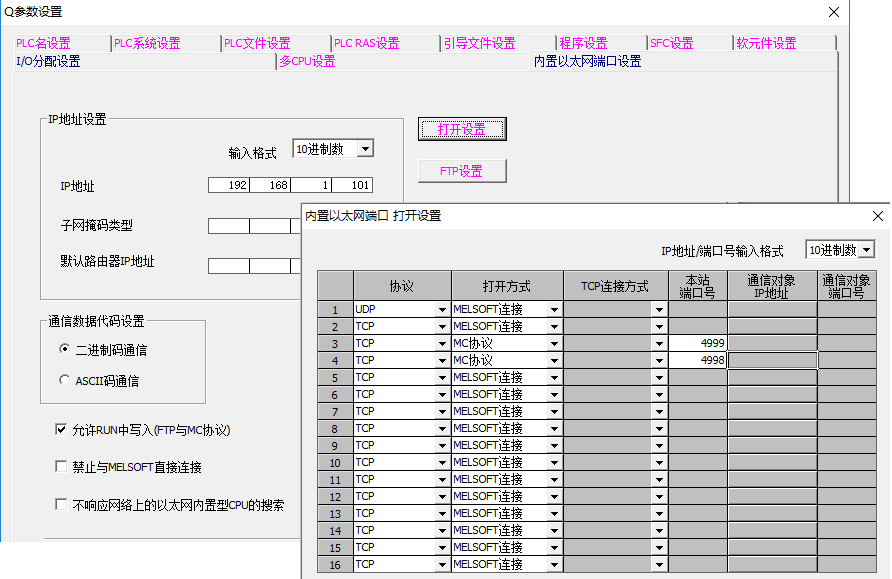

       首先設置三菱PLC的IP地址、通訊端口和通訊協議，如下圖：

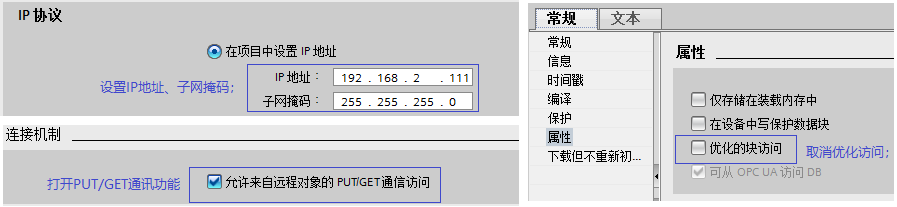

       西門子的PLC需要設置IP地址，打開通訊功能，DB數據塊要取消優化訪問，設置如下：

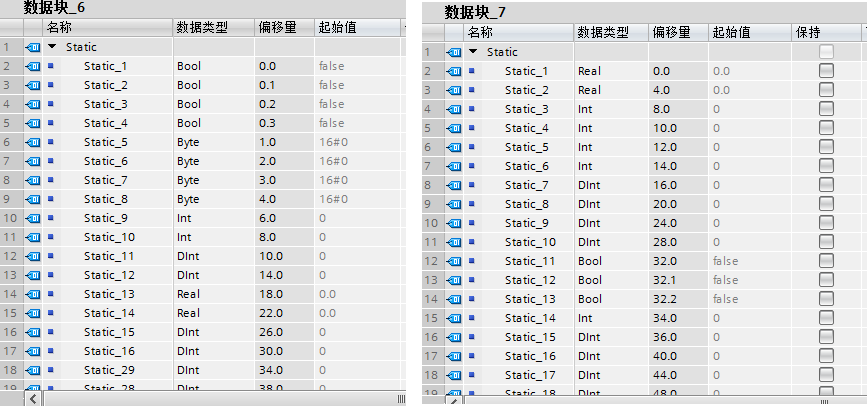

       通過西門子PLC的編程軟件建立數據塊_6[DB10]、數據塊_7[DB20]，然后下載到PLC：

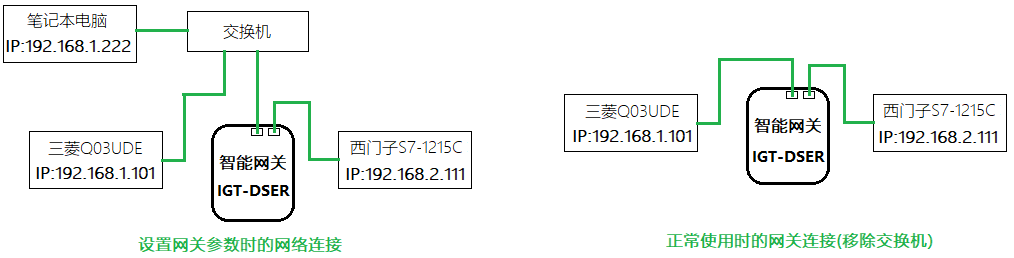

       系統的網絡(luò )結構圖，網關支持熱插拔自恢復，以下是設置時和運行時的網絡(luò )連接關系：

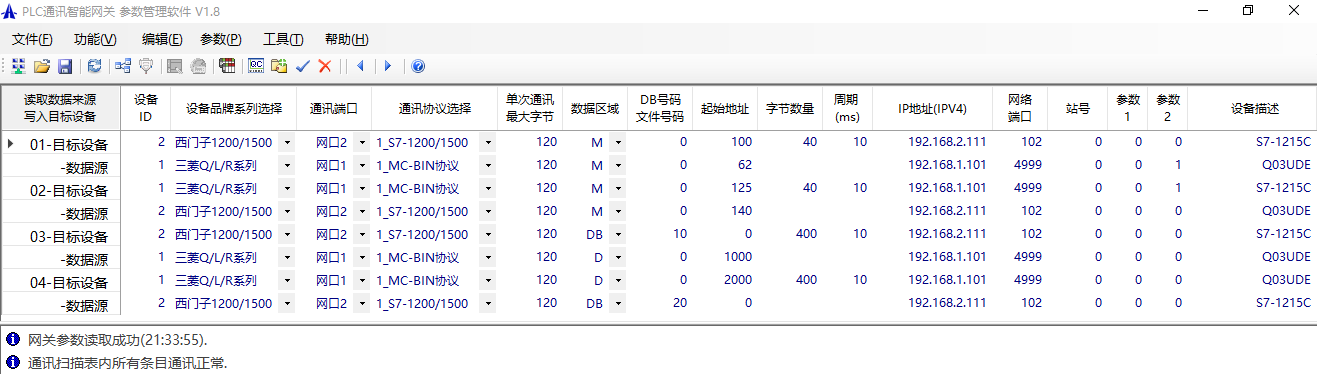

       然后通過智能網關通用的參數設置軟件(下載地址)，設置IGT-DSER的網口參數，以及PLC之間的通訊配置表，按照上面的通訊地址和數據地址，配置完成的數據表如下圖：


       通過‘參數’->‘參數寫入到網關’將以上配置下載到網關模塊，然后通過‘工具’->‘重啟網關’重啟后，網關模塊即進入工作狀態，按照以上4個任務建立4個線程運行。
       IGT-DSER支持的PLC品牌系列：
       ◆ FX:  三菱FX系列PLC                                     ◆ QL:  三菱Q/L系列PLC
       ◆ AS:  三菱A系列PLC                                       ◆ OM:  歐姆龍全系列PLC
       ◆ S72S:  西門子S7-200/Smart系列PLC           ◆ S734:  西門子S7-300/400系列PLC
       ◆ S71K:  西門子S7-1200/1500系列PLC           ◆ MBS:  施耐德等Modbus兼容PLC
       ◆ DVP:  臺達、信捷PLC                                   ◆ NAIS:  松下全系列PLC
       ◆ KVS:  基恩士全系列PLC                                ◆ FTK:  永宏全系列PLC
       ◆ MSK:  LS/LG全系列PLC                                ◆ KOY:  光洋全系列PLC
       ◆ ABM: AB MicroLogix系列PLC                        ◆ ABC: AB Compact/Control系列PLC
      相關軟硬件資料下載 :  PLC之間通訊案例.rar (2213 K) 下载次数:364
[ 此帖被吾志所向在2021-08-10 15:46重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(阿萱子v)
    北國之春
    級別: 正式會(huì )員
    精華主題: 0
    發帖數量: 56 個
    工控威望: 89 點
    下載積分: 501 分
    在線時間: 57(小時)
    注冊時間: 2019-07-13
    最后登錄: 2025-05-31
    查看北國之春的 主題 / 回貼
    1樓  發表于: 2020-09-24 16:06
    謝謝分享，學習下
    往事如風
    科技改變制造
    級別: 網絡(luò )英雄

    精華主題: 0
    發帖數量: 11803 個
    工控威望: 19197 點
    下載積分: 14025 分
    在線時間: 2769(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-05-29
    查看往事如風的 主題 / 回貼
    2樓  發表于: 2020-09-24 20:20
    謝謝分享
    三人行者必有我師 ，擇其善者而從之
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1888 個
    工控威望: 2102 點
    下載積分: 131756 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    3樓  發表于: 2020-09-24 20:30
    謝謝分享，辛苦了
    q2374392249
    人之所以傷心，是因為看得不夠遠�！终Z(yǔ)堂 ​
    級別: 略有小成
    精華主題: 0
    發帖數量: 117 個
    工控威望: 287 點
    下載積分: 1862 分
    在線時間: 30(小時)
    注冊時間: 2019-10-14
    最后登錄: 2025-04-21
    查看q2374392249的 主題 / 回貼
    4樓  發表于: 2020-09-25 08:15
    這是好貼啊
    人之所以傷心，是因為看得不夠遠。

    ——林語堂 ​ ​​​​
    q2374392249
    人之所以傷心，是因為看得不夠遠�！终Z(yǔ)堂 ​
    級別: 略有小成
    精華主題: 0
    發帖數量: 117 個
    工控威望: 287 點
    下載積分: 1862 分
    在線時間: 30(小時)
    注冊時間: 2019-10-14
    最后登錄: 2025-04-21
    查看q2374392249的 主題 / 回貼
    5樓  發表于: 2020-09-25 08:31
    老師我有個問題想問一下，關于你最后一張圖的，那些起始地址是是什么意思，怎么填的，是要看你所提供的某個資料嗎
    人之所以傷心，是因為看得不夠遠。

    ——林語堂 ​ ​​​​
    崇慶陽光
    不懈努力,一切皆有可能...
    級別: VIP會(huì )員

    精華主題: 1 篇
    發帖數量: 780 個
    工控威望: 1510 點
    下載積分: 7445 分
    在線時間: 159(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-06-03
    查看崇慶陽光的 主題 / 回貼
    6樓  發表于: 2020-09-25 09:26
    在那里可以買到網關，多少錢一個？
    不懈努力,一切皆有可能 ...
    吾志所向
    級別: 家園�？�
    精華主題: 0
    發帖數量: 379 個
    工控威望: 661 點
    下載積分: 1923 分
    在線時間: 168(小時)
    注冊時間: 2016-12-10
    最后登錄: 2025-05-13
    查看吾志所向的 主題 / 回貼
    7樓  發表于: 2020-09-25 09:26
    引用
    引用第5樓q2374392249于2020-09-25 08:31發表的  :
    老師我有個問題想問一下，關于你最后一張圖的，那些起始地址是是什么意思，怎么填的，是要看你所提供的某個資料嗎

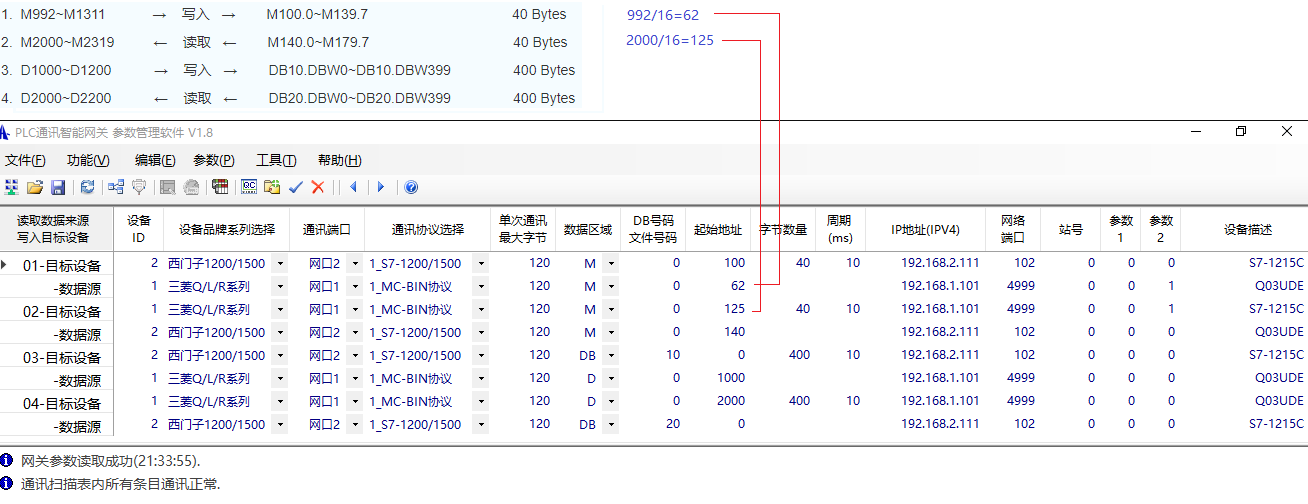

    三菱的M,S都是一個位，要轉換成字(16位)地址，即除以16；D、R、W都是一個字，直接填寫即可；
    吾志所向
    級別: 家園�？�
    精華主題: 0
    發帖數量: 379 個
    工控威望: 661 點
    下載積分: 1923 分
    在線時間: 168(小時)
    注冊時間: 2016-12-10
    最后登錄: 2025-05-13
    查看吾志所向的 主題 / 回貼
    8樓  發表于: 2020-10-19 13:47
    歐姆龍PLC與西門子PLC之間通訊的案例：
    https://blog.csdn.net/AutoCtrl666/article/details/107878796
