編程連接故障
1. PC Adapter USB無法連接
2. PC Adapter A2無法連接
3. 以太網無法連接PC Adapter USB無法連接 確認型號：確認PC Adapter USB型號(6ES7 972-0CB20-0XA0)。
第三方連接電纜無法保證連接可靠性 ，須咨詢設備廠家。
線纜連接確認：檢查電纜連接的是否牢靠。將PC Adapter USB的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。
指示燈：檢查指示燈是否正常。
PC Adapter USB由PLC的MPI/DP口供電。因此，CPU上電后，PC Adapter USB的MPI/POWER/USB燈常亮；與Step7建立通信后，Power燈常亮，MPI燈快閃，USB燈慢閃。
PG/PC接口設置：PG/PC接口所選接口與實際所接接口是否一致，可嘗試選擇Auto連接。 具體接口設置請參看 PC Adapter USB
系統識別：查看系統的設備管理器中（我的電腦---右鍵屬性----設備管理器）能否識別到PC Adapter USB
如無法識別到設備
更換電腦的另一個 USB接口連接(USB2.0)，如為臺式機建議使用機箱后側的USB接口，前面板接口有時會(huì )供電不足。
更換接口仍無法識別，即為驅動問題 導致：
對于軟件非V5.5 或TIA Portal V1x的，嘗試重新下載安裝驅動。驅動下載：SIMATIC PC Adapter USB Software V2.0
對于軟件為V5.5 或TIA Portal V1x的，參看下一步。
兼容性：以上都確認ok仍無法連接時，則通常為軟件安裝或殺毒軟件等導致。請確認如下信息：
國產殺毒軟件均不兼容Step7，TIA Portal軟件；包括xxx毒霸 ，x管家，360等優化軟件。
系統要確保使用純凈版未修改過的系統。GHOST系統無法確保軟件及編程電纜的正常使用。
解決方案（僅針對win7 64位系統）：
附件為pc adapter USB和pc adapter A2 驅動，將其解壓后拷貝至電腦路徑如下：（ programData為隱藏文件夾，設置為可見。）
c：\programData\siemens\automation\simatic OAM\data\LogDevices
PC Adapter USB A2.MPI
通過組合鍵 "<Windows key>+<R>" 或是開始按鈕打開 Windows 7 操作系統的"運行"窗口。
在命令窗口中輸入下面的命令： C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe –i
win7 64位 檢查服務是否啟動 運行services，啟動SIMATIC PnDiscovery Service服務。
在win7 系統中，安裝 S7 DOS V9.0 鏈接: _
http://pan.baidu.com/s/1gd2dWmJ 密碼: k7qy
非win7 64位系統或仍無法解決的 ：
建議重新安裝純凈版系統，重新安裝軟件�；虿捎锰摂M機方式。
PC Adapter A2無法連接 確認型號：確認PC Adapter A2型號(6GK1571-0BA00-0AA0)。
第三方連接電纜無法保證連接可靠性 ，須咨詢設備廠家。
線纜連接確認：檢查電纜連接的是否牢靠。將PC Adapter A2的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。
指示燈：檢查指示燈是否正常。

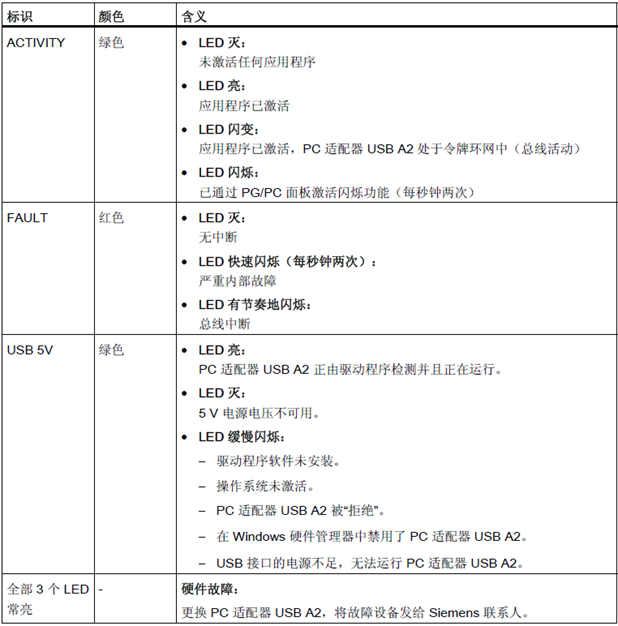

PC Adapter A2由計算機的USB口供電。 因此只要插入計算機的USB口，A2的USB 5V燈就會(huì )點亮。詳細指示燈如下圖所示
PG/PC接口設置：PG/PC接口所選接口與實際所接接口是否一致，可嘗試選擇Auto連接。 具體接口設置請參看PC Adapter A2。
系統識別：查看系統的設備管理器中能否識別到PC Adapter A2
如無法識別到設備
更換電腦的另一個 USB接口連接(USB2.0)，如為臺式機建議使用機箱后側的USB接口，前面板接口有時會(huì )供電不足。
更換接口仍無法識別，即為驅動問題 導致：
對于軟件非V5.5 SP2以上或TIA Portal V1x的，嘗試重新下載安裝驅動。驅動下載：Download of the PC Adapter USB A2 Driverdisk V1.0
對于軟件為V5.5 SP2或TIA Portal V1x的，參看下一步。
兼容性： 以上都確認ok仍無法連接時，則通常為軟件安裝或殺毒軟件等導致。請確認如下信息：
國產殺毒軟件均不兼容Step7，TIA Portal軟件；包括xxx毒霸 ，x管家，360等優化軟件。
系統要確保使用純凈版未修改過的系統。GHOST系統無法確保軟件及編程電纜的正常使用。
解決方案（僅針對win7 64位系統）：
附件為pc adapter USB和pc adapter A2 驅動，將其解壓后拷貝至電腦路徑如下：（ programData為隱藏文件夾，設置為可見。）
c：\programData\siemens\automation\simatic OAM\data\LogDevices
PC Adapter USB A2.MPI
通過組合鍵 "<Windows key>+<R>" 或是開始按鈕打開 Windows 7 操作系統的"運行"窗口。
在命令窗口中輸入下面的命令： C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe –i
win7 64位 檢查服務是否啟動 運行services，啟動SIMATIC PnDiscovery Service服務。
非win7 64位系統或仍無法解決的 ：
建議重新安裝純凈版系統，重新安裝軟件�；虿捎锰摂M機方式。
以太網無法連接以太網連接強烈建議觀看指導視頻：
如何使用以太網卡給300 CPU下載程序
檢查選項---設置PG/PC接口；在為使用的接口分配參數中選擇電腦本身的網卡如圖Intel(R) PRO/1---MT Network.TCPIP（網卡不同，如圖顯示的名稱也各不相同） 注意：此處選擇需區分電腦的有線網卡和無線網卡。

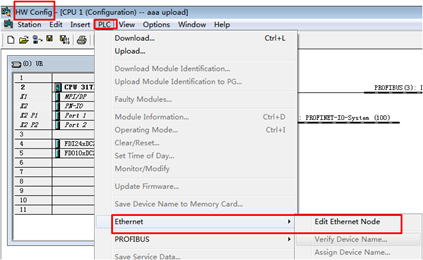

能否瀏覽到設備：點擊Manager頁面下，菜單欄中PLC---編輯Ethernet節點。點擊瀏覽，開始掃描網絡(luò )中的以太網設備。
如未瀏覽到，按如下順序確認
觀察網口指示燈是否點亮，否則檢查設備端口及網線。更換網線和接口無效的情況下，判斷為硬件故障，聯系供貨商售后處理
關閉電腦系統或軟件的防火墻設置
檢查是否使用了交換機或無線設備進行連接，先更改為有線連接，且電腦---CPU網線直接連接的方式測試（大多數商用交換機并不支持節點掃描功能）
是否安裝殺毒軟件，卸載測試
如果如上操作仍然無法掃描到節點，請確認如下信息 ：
國產殺毒軟件均不兼容Step7，TIA Portal軟件；包括xxx毒霸，x管家，360等優化軟件。
系統要確保使用純凈版未修改過的系統。GHOST系統無法確保軟件及編程電纜的正常使用。
瀏覽不到設備解決方案（僅針對win7 64位系統）：
1. 首先將能正常連接的電腦中的 c：\programData\siemens\automation\simatic OAM\data\LogDevices 中的協議拷貝到故障電腦對應位置。 （ programData為隱藏文件夾，設置為可見。用戶本機網卡驅動請求助同型號安裝過西門子軟件的同事）
2. 通過組合鍵 "<Windows key>+<R>" 或是開始按鈕打開 Windows 7 操作系統的"運行"窗口。
在命令窗口中輸入下面的命令： C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe–i
3. win7 64位檢查服務是否啟動運行services，啟動SIMATIC PnDiscovery Service服務。
4. 在以上部分無法實現時，嘗試安裝 S7 DOS V9.0 (win7系統) 鏈接:
http://pan.baidu.com/s/1gd2dWmJ 密碼: k7qy
5. 如果以上方法仍然無法解決，建議重新安裝純凈版系統，重新安裝軟件。
如可以瀏覽到設備，檢查PC與設備IP地址是否在同一網段內
同一網段即為：
子網掩碼為255.255.255.0時，IP地址的前三段數值要保持一致；例如：192.168.0.100和 192.168.0.106
子網掩碼為255.255.0.0時，IP地址的前l(fā)兩段數值要保持一致。例如：192.168.20.100和192.168.40.101
具體設置過程，請參看以上給出的指導視頻。
