通過數據庫智能網關IGT-DSER實現歐姆龍NJ501的PLC與服務器數據庫雙向通訊，網關支持MySQL、SQLServer、PostgreSQL，這里選擇的是SQLServer。

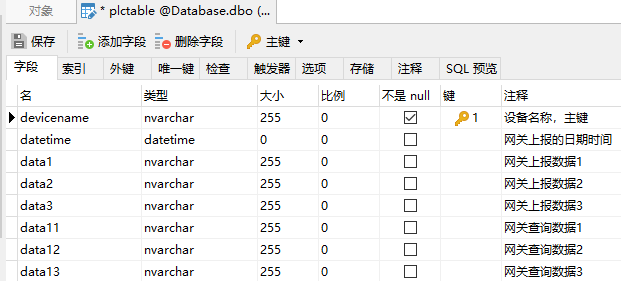

首先，通過navicat(數據庫工具軟件，百度能搜索到)連接數據庫建立一個名稱plctable的數據表，表結構如下：

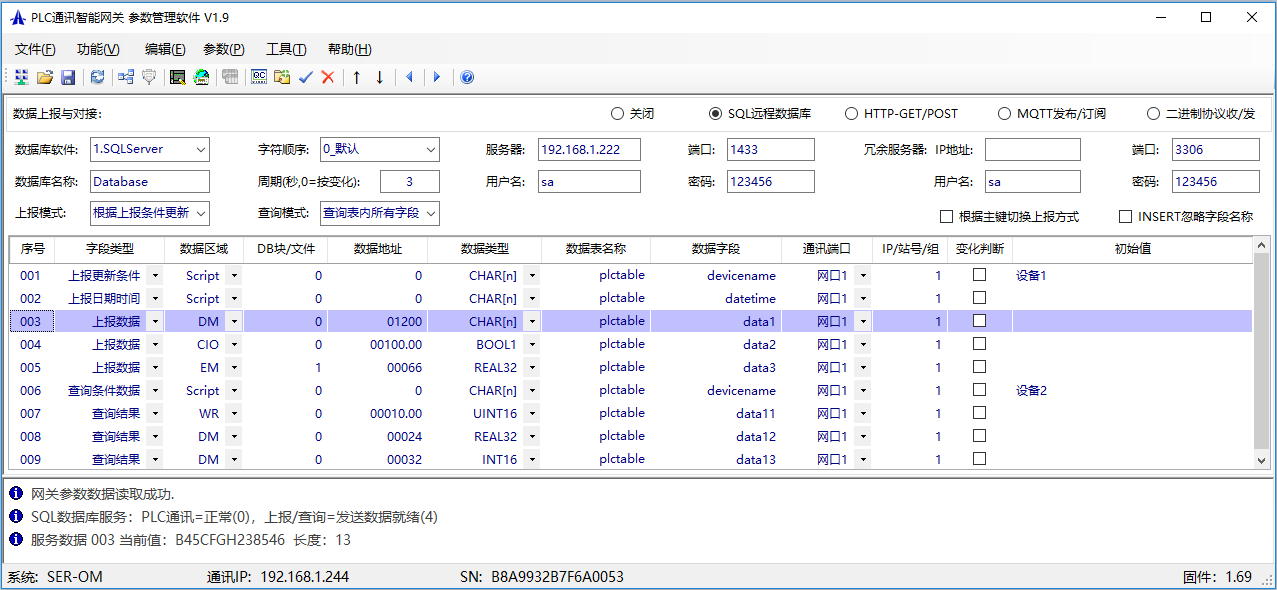

然后通過智能網關的參數軟件(在附件中)，設置PLC與數據庫相關參數，包括服務器主機IP地址、端口，用戶名密碼，以及上報與查詢的模式、PLC數據地址與數據表字段的對應關系等，如下圖：
根據數據表主鍵‘devicename’上報更新和查詢數據，通過網關的初始值設置為‘設備1’，上報的時間取自網關的RTC時鐘。
將配置好的參數下載到數據庫網關，重啟后網關即進入工作狀態，雙擊序號，可查看對應的數據當前值。關于配置表與SQL語言的對應關系，可看這篇文章。

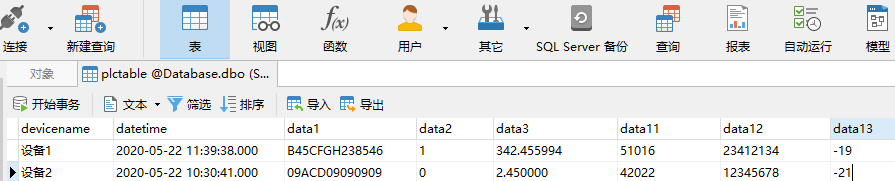

打開數據表，數據如下：
根據時間和數值可以看出數據已經更新到數據庫了，從數據庫查詢到的結果會(huì )寫入PLC對應的地址，可以通過PLC的編程軟件監視。網關支持三菱PLC、西門子PLC、羅克韋爾PLC等大多數PLC，附件中有更多的案例：
PLC智能網關的案例與手冊.rar (4779 K) 下载次数:214 [ 此帖被吾志所向在2024-03-16 13:14重新編輯 ]
