樓主  發表于: 2022-12-12 11:45
設備1：西門子S7-1500系列的PLC，以太網通訊；
設備2：三菱Q系列QJ71E71模塊，以太網通訊；
設備3：歐姆龍CP1H系列PLC，RS485串口通訊；

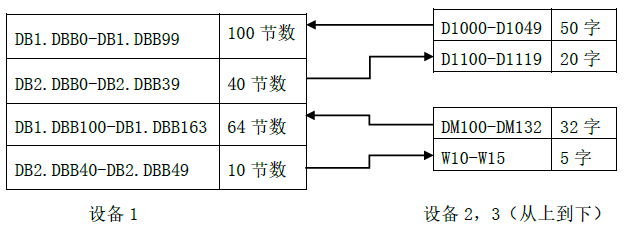

數據交互規劃如下表格：

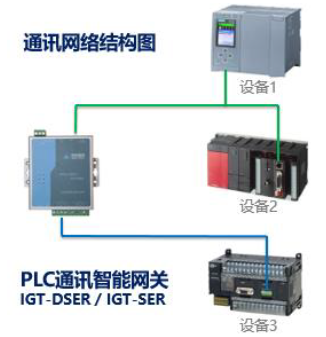

西門子PLC與三菱Q系列PLC跟智能網關之間是通過交換機以太網連接，網關參數軟件的電腦也是連接在這個交換機上；歐姆龍PLC跟網關之間是串口連接，如下圖：

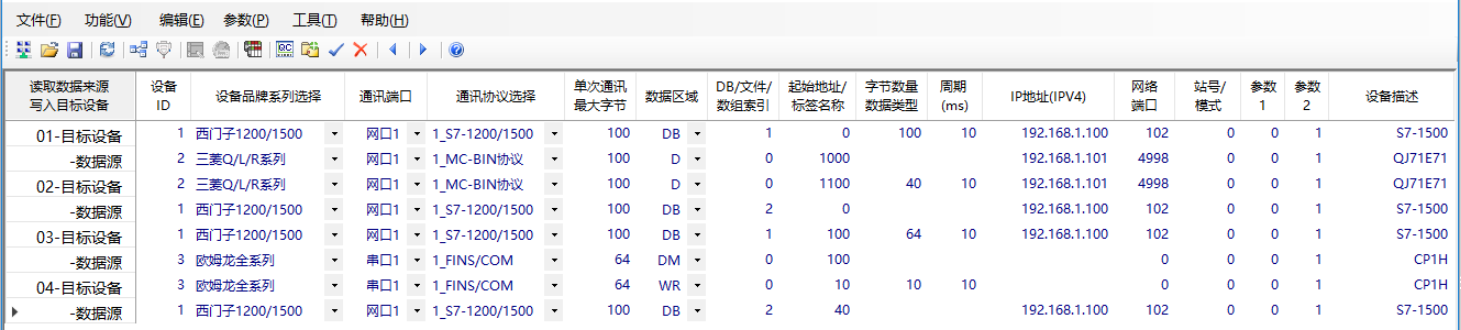

通過智能網關的參數配置軟件連接上智能網關后，先設置端口參數，確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據表如下圖：
配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備運行。
相關資料手冊： 不同品牌的PLC之間通訊案例.rar (3395 K) 下载次数:184
[ 此帖被吾志所向在2023-05-08 10:26重新編輯 ]
往事如風
科技改變制造
級別: 網絡(luò )英雄

精華主題: 0
發帖數量: 11720 個
工控威望: 19113 點
下載積分: 13793 分
在線時間: 2754(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-01
查看往事如風的 主題 / 回貼
1樓  發表于: 2022-12-20 10:41
感謝分享
三人行者必有我師 ，擇其善者而從之
金蛇郎君czz
車到山前必有路 czz674613079@163.com
級別: 網絡(luò )英雄
精華主題: 0
發帖數量: 1935 個
工控威望: 7505 點
下載積分: 702 分
在線時間: 441(小時)
注冊時間: 2019-05-22
最后登錄: 2025-04-26
查看金蛇郎君czz的 主題 / 回貼
2樓  發表于: 2022-12-20 13:00
謝謝分享
czz674613079@163.com
蒲城風信子
微信QQ1733946494
級別: 家園�？�
精華主題: 0
發帖數量: 555 個
工控威望: 777 點
下載積分: 1306 分
在線時間: 287(小時)
注冊時間: 2014-12-11
最后登錄: 2025-04-30
查看蒲城風信子的 主題 / 回貼
3樓  發表于: 2022-12-21 16:47
現在主流品牌設置下參數就可以了，還需要啥網關
金信集團2022
級別: 網絡(luò )英雄
精華主題: 0
發帖數量: 1715 個
工控威望: 5003 點
下載積分: 6413 分
在線時間: 127(小時)
注冊時間: 2022-09-13
最后登錄: 2025-05-01
查看金信集團2022的 主題 / 回貼
4樓  發表于: 2023-01-11 14:56
感謝分享
wqfjk123
級別: 家園�？�
精華主題: 0
發帖數量: 47 個
工控威望: 626 點
下載積分: 438 分
在線時間: 44(小時)
注冊時間: 2019-07-12
最后登錄: 2025-04-22
查看wqfjk123的 主題 / 回貼
5樓  發表于: 2023-02-02 10:16
樓主辛苦，感謝分享！
cai.6512
級別: 工控俠客
精華主題: 0
發帖數量: 358 個
工控威望: 3223 點
下載積分: 8474 分
在線時間: 232(小時)
注冊時間: 2008-04-22
最后登錄: 2025-04-27
查看cai.6512的 主題 / 回貼
6樓  發表于: 2023-02-06 15:52
感謝分享
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 311 個
工控威望: 364 點
下載積分: 1299 分
在線時間: 316(小時)
注冊時間: 2020-10-23
最后登錄: 2025-04-29
查看投湖自盡的魚的 主題 / 回貼
7樓  發表于: 2023-02-13 16:43
這個不是產品推銷的樣例么，還是要買東西才行啊
34586019
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 395 點
下載積分: 586 分
在線時間: 107(小時)
注冊時間: 2012-03-23
最后登錄: 2025-04-27
查看34586019的 主題 / 回貼
8樓  發表于: 2023-02-15 22:52
感謝分享,謝謝！
勇者無敵。
autoctrl
級別: 家園�？�
精華主題: 0
發帖數量: 373 個
工控威望: 598 點
下載積分: 1630 分
在線時間: 145(小時)
注冊時間: 2016-05-05
最后登錄: 2025-04-30
查看autoctrl的 主題 / 回貼
9樓  發表于: 2023-04-11 13:43
我要NJ501跟西門子的S7-1500通訊，能不能實現，NJ里面是標簽方式的全局變量的
吾志所向
級別: 家園�？�
精華主題: 0
發帖數量: 379 個
工控威望: 661 點
下載積分: 1923 分
在線時間: 168(小時)
注冊時間: 2016-12-10
最后登錄: 2025-04-29
查看吾志所向的 主題 / 回貼
10樓  發表于: 2023-05-08 10:13
引用
引用第9樓autoctrl于2023-04-11 13:43發表的  :
我要NJ501跟西門子的S7-1500通訊，能不能實現，NJ里面是標簽方式的全局變量的



NJ501跟西門子的S7-1500通訊，這里有案例：
https://blog.csdn.net/AutoCtrl/article/details/128995185
