FX5U內建485,如何與歐姆龍E5CC溫控器無程序通信

請問FX5U內建485如何與 歐姆龍E5CC(E5DC)溫控器無程序通信

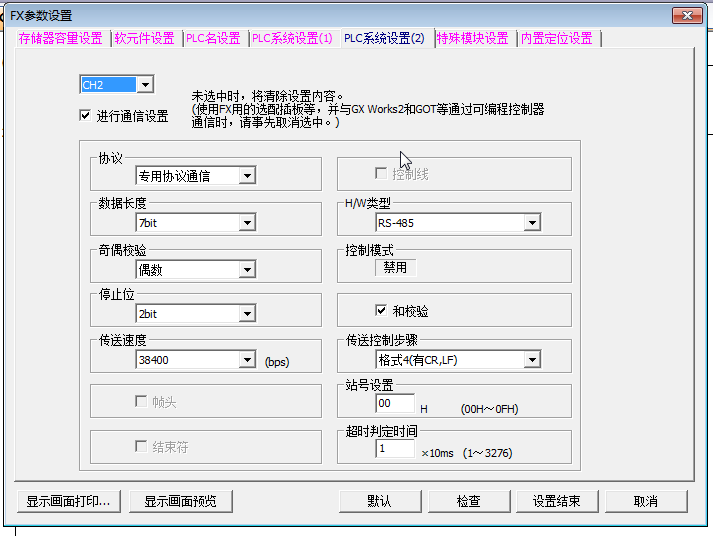

設定上參考如圖,一直無法通信

使用三菱FX3U-485-ADP-MB與 歐姆龍E5CC(E5DC)溫控器無程序通信
是可以
但在FX5U內建485卻通不起來
FX5U  485面板只閃亮RD燈(約1秒快閃一下),SD燈沒亮過

三菱FX3U-485-ADP-MB 與 歐姆龍E5CC溫控器無程序通信
(參考這篇)
http://www.linghangdg.com/read-gktid-1619404.html

歐姆龍E5CC溫控器無程序通信手冊
http://www.linkoing.com/PDFManualCH/h181-cn1-07_e5_c.pdf

5U 用RTU不香嗎

用通信協議支持最簡單。。。。

內置485應該是通道1吧？

引用

引用第1樓xiao_ming于2022-12-21 16:48發表的  :
5U 用RTU不香嗎

因為原本該有的功能已寫好
若能使用現有程序就使用
不可那要在重找控制地址/重寫PLC控制程序

需要的主功能:

1.溫控器 PV/SV
2.溫控器 輸出開關 : RUN模式  PID自動加熱 / STOP模式 手動模式 可將溫控器當成DA模擬量定量輸出
3.溫控器 輸出功率%MV監測/控制
4.溫控器PID 監測/寫入
5.溫控器PID AT自動演算 開關
6.當溫控器PID 輸出掛點(機率很低但是還是有一定機率會(huì )發生):
  監測判斷該MV輸出加熱卻不輸出時,溫控器自動先STOP在RUN重啟.
7.同條傳輸線路上的溫控器超過4臺,在觸摸屏進入設定畫面或數值顯示不能有明顯延遲

FX3U-485-ADP-MB，你以為后面的MB是什么意思？就是一個modbus通訊，要不三菱這個模塊那么貴，3u買個485拓展板不更便宜，FX3U-485-ADP-MB就是集成了一些功能所以不用編程就可以實現某些modbus功能，你想用FX5U自帶的485口不做任何處理，只是設置格式，太偷懶了小伙子，不過FX5U里面確實有不編程，通過某些地方實現這的，只不過是集成一些類似于通訊的組態數據發送接收，不是在這設置。自己去研究一天就可以了，不太難。

引用

引用第5樓lizhezhe于2022-12-23 15:36發表的  :
FX3U-485-ADP-MB，你以為后面的MB是什么意思？就是一個modbus通訊，要不三菱這個模塊那么貴，3u買個485拓展板不更便宜，FX3U-485-ADP-MB就是集成了一些功能所以不用編程就可以實現某些modbus功能，你想用FX5U自帶的485口不做任何處理，只是設置格式，太偷懶了小伙子，不過FX5U里面確實有不編程，通過某些地方實現這的，只不過是集成一些類似于通訊的組態數據發送接收，不是在這設置。自己去研究一天就可以了，不太難。

之前試過一次
用FX3U-485-BD似乎也可以無程序通訊
有讀出PV/SV
更多功能就沒再試

只是我要兩個RS422(內建+BD)做通訊
所以持續掛FX3U-485-ADP-MB

5U 不支持與歐姆龍E5CC溫控器無程序通信

要是有視頻就更好了

用ADPRW也很簡單咯

PLC使用MC協議，表按說明設置，溫度的讀寫程序按表的設置的地址來寫

FX5U不要選擇無順序通訊，要選擇MC協議,然后波特率之類的設置一致就行了
