slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 914 個
工控威望: 1184 點
下載積分: 5889 分
在線時間: 544(小時)
注冊時間: 2008-06-01
最后登錄: 2025-04-29
查看slik的 主題 / 回貼
樓主  發表于: 2023-04-19 08:40

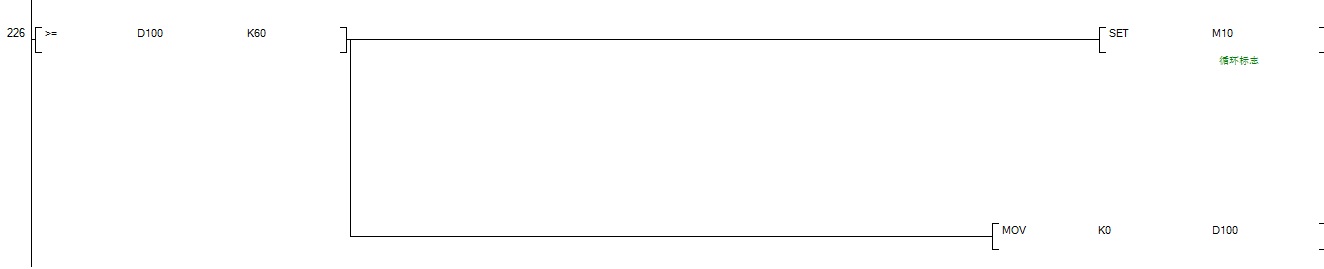

一般在梯形圖中如果需要某一個梯級只執行一次的話，一般是用執行完成的結果去復位條件的，但這又似乎有點“玄乎”，有類似“競爭冒險”的嫌疑，請問如下梯形圖的M10是否能每次都可靠SET？謝謝了~
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8933 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-01
查看cvlsam的 主題 / 回貼
1樓  發表于: 2023-04-19 08:45
引用
引用樓主slik于2023-04-19 08:40發表的 這種M10是否能可靠觸發？ :
一般在梯形圖中如果需要某一個梯級只執行一次的話，一般是用執行完成的結果去復位條件的，但這又似乎有點“玄乎”，有類似“競爭冒險”的嫌疑，請問如下梯形圖的M10是否能每次都可靠SET？謝謝了~
[attachment=279900]


程序的指令表表示為:
LD>= D100 K60
SET M10
MOV K0 D100

由于PLC的執行是由從上往下，自左往右，因此SET指令是優于MOV指令執行的，因此SET指令在PLC處于RUN狀態下將可靠運行，不存在競爭冒險。

Good Luck~
g063004
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 206 點
下載積分: 2490 分
在線時間: 95(小時)
注冊時間: 2023-01-17
最后登錄: 2024-06-12
查看g063004的 主題 / 回貼
2樓  發表于: 2023-04-19 08:52
從左到右 從上到下  沒問題
李忠云
級別: 略有小成
精華主題: 0
發帖數量: 174 個
工控威望: 240 點
下載積分: 751 分
在線時間: 77(小時)
注冊時間: 2022-03-10
最后登錄: 2023-12-26
查看李忠云的 主題 / 回貼
3樓  發表于: 2023-04-19 08:54
如果你覺得怕實在不行就在MOV前加個M10通的條件
cythyx
級別: 家園�？�
精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-04-24
查看cythyx的 主題 / 回貼
4樓  發表于: 2023-04-19 10:36
沒問題的，要理解掃描執行，是先全部掃描再執行，掃描時狀態D100=90，后面的SET  M 10,MOV K0 都是會(huì )執行的。而不是掃描一步執行一步，這么說吧，哪怕你MOV K0 D100 在SET M10上面，M10一樣可以保證觸發。
本帖最近評分記錄：
  • 下載積分:+1(技術思考者) 沒錯
    ywde.huang
    級別: 家園�？�
    精華主題: 0
    發帖數量: 18 個
    工控威望: 695 點
    下載積分: 385 分
    在線時間: 169(小時)
    注冊時間: 2021-09-17
    最后登錄: 2025-04-29
    查看ywde.huang的 主題 / 回貼
    5樓  發表于: 2023-04-19 11:27
    沒問題，
    zq123666
    級別: 工控俠客
    精華主題: 0
    發帖數量: 539 個
    工控威望: 2203 點
    下載積分: 26528 分
    在線時間: 1188(小時)
    注冊時間: 2021-03-24
    最后登錄: 2025-04-25
    查看zq123666的 主題 / 回貼
    6樓  發表于: 2023-04-19 11:37
    這樣是沒問題！如擔心可將M10導通作為條件加在MOV  K0 D100前。
    slik
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 914 個
    工控威望: 1184 點
    下載積分: 5889 分
    在線時間: 544(小時)
    注冊時間: 2008-06-01
    最后登錄: 2025-04-29
    查看slik的 主題 / 回貼
    7樓  發表于: 2023-04-20 08:43

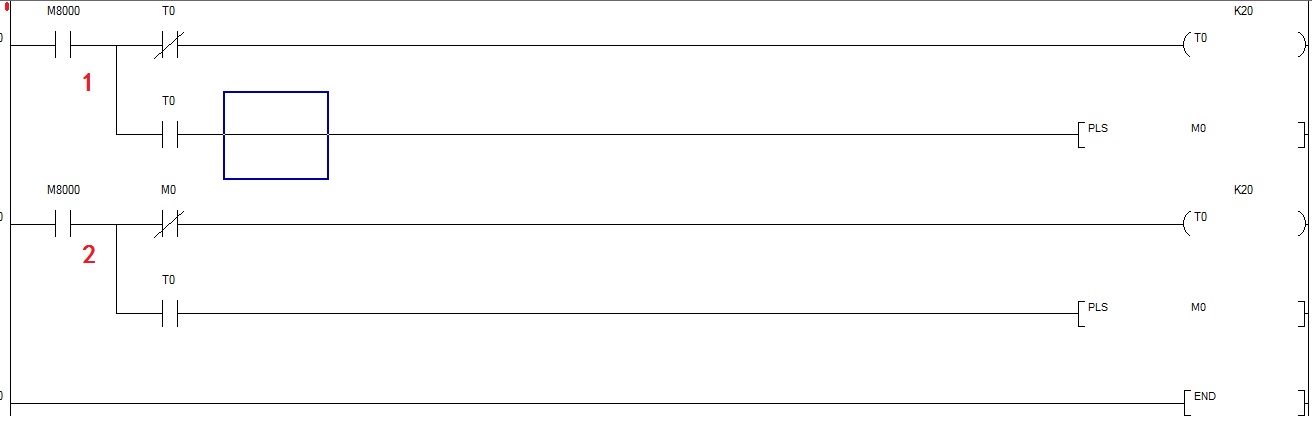

    如下圖，按照”從上到下，從左到右“掃描的原理分析，梯級1,2的M0應該都能觸發的啊，但是實際上是使用2的比較穩妥，而梯級1的有時候就觸發不了。這是什么原因呢？謝謝各位網友評論！~
    hzbwww
    級別: 正式會(huì )員
    精華主題: 0
    發帖數量: 8 個
    工控威望: 98 點
    下載積分: 134 分
    在線時間: 201(小時)
    注冊時間: 2015-06-15
    最后登錄: 2025-04-24
    查看hzbwww的 主題 / 回貼
    8樓  發表于: 2023-04-21 10:31
    不要懷疑 并聯輸出是全部執行的
    天空流星
    SZ-CL
    級別: 網絡(luò )英雄
    精華主題: 0
    發帖數量: 581 個
    工控威望: 8203 點
    下載積分: 3715 分
    在線時間: 577(小時)
    注冊時間: 2008-03-17
    最后登錄: 2025-04-30
    查看天空流星的 主題 / 回貼
    9樓  發表于: 2023-04-21 19:00
    引用
    引用第7樓slik于2023-04-20 08:43發表的  :
    如下圖，按照”從上到下，從左到右“掃描的原理分析，梯級1,2的M0應該都能觸發的啊，但是實際上是使用2的比較穩妥，而梯級1的有時候就觸發不了。這是什么原因呢？謝謝各位網友評論！~ [attachment=279931]

    這個T0 M0雙輸出了，分開地址測試，模擬器上就可以的
    自信些，把是否去掉
    renjiawonder
    級別: 家園�？�
    精華主題: 0
    發帖數量: 475 個
    工控威望: 579 點
    下載積分: 4836 分
    在線時間: 174(小時)
    注冊時間: 2009-12-01
    最后登錄: 2023-08-01
    查看renjiawonder的 主題 / 回貼
    10樓  發表于: 2023-05-14 03:15
    不錯，考慮得很細。
    15811806196
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 250 點
    下載積分: 812 分
    在線時間: 161(小時)
    注冊時間: 2021-10-23
    最后登錄: 2025-05-01
    查看15811806196的 主題 / 回貼
    11樓  發表于: 2023-05-16 14:14
    完全可以觸發，如果是=K60可能會(huì )有問題
    • «
