樓主  發表于: 2023-05-15 22:25

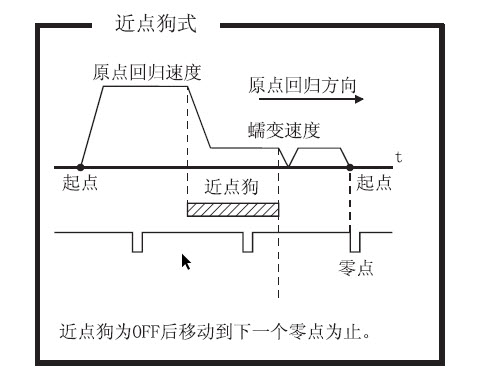

圖片：
看三菱的文檔，提到近點狗，這是一個外部信號嗎？那下面的原點信號又是什么，是電機自身的原點信號？望各位大佬不吝賜教！
brainy_fa
級別: 探索解密
精華主題: 0
發帖數量: 107 個
工控威望: 160 點
下載積分: 3060 分
在線時間: 44(小時)
注冊時間: 2023-04-03
最后登錄: 2025-05-16
查看brainy_fa的 主題 / 回貼
1樓  發表于: 2023-05-16 00:10
【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。
本帖最近評分記錄：
  • 下載積分:+5(行車不規范) 好像聽懂了
  • 下載積分:+1(foxtt7) 真誠感謝！
  • 下載積分:+1(撿到一塊錢) 真誠感謝！
  • 下載積分:+5(悼亡者的歸來) 熱心助人！
    • //非標自動化電控方案設計及編程調試
    //項目合作 //徐州周邊，方圓500公里皆可 //蘇魯浙豫皖
    TEL-  15725207209
    EMAIL- shenjm_999@163.com
    菜鳥入行
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1379 個
    工控威望: 1557 點
    下載積分: 3688 分
    在線時間: 177(小時)
    注冊時間: 2017-09-01
    最后登錄: 2024-06-11
    查看菜鳥入行的 主題 / 回貼
    2樓  發表于: 2023-05-16 08:37
    近點狗就是靠近原點的一個信號。一般碰到這個信號提前減速。
    打個醬油，懂的不多
    水平有限，能幫則幫
    互相幫助，共同進步
    haoyun1981
    級別: 正式會(huì )員
    精華主題: 0
    發帖數量: 47 個
    工控威望: 94 點
    下載積分: 374 分
    在線時間: 7(小時)
    注冊時間: 2023-05-03
    最后登錄: 2024-12-24
    查看haoyun1981的 主題 / 回貼
    3樓  發表于: 2023-05-17 12:57
    謝謝各位的解答
    悼亡者的歸來
    每個人的心里都住著一個死小孩
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 21 個
    工控威望: 1559 點
    下載積分: 3345 分
    在線時間: 123(小時)
    注冊時間: 2022-08-08
    最后登錄: 2025-05-30
    查看悼亡者的歸來的 主題 / 回貼
    4樓  發表于: 2023-05-19 11:51
    引用
    引用第1樓brainy_fa于2023-05-16 00:10發表的  :
    【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
    這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
    每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

    學到了，謝謝大佬
    撿到一塊錢
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 158 點
    下載積分: 1358 分
    在線時間: 19(小時)
    注冊時間: 2023-04-18
    最后登錄: 2025-01-10
    查看撿到一塊錢的 主題 / 回貼
    5樓  發表于: 2023-05-23 16:42
    引用
    引用第1樓brainy_fa于2023-05-16 00:10發表的  :
    【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
    這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
    每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

    高速運行后碰到的這個開關是指極限感應器嗎？還是指特殊的什么開關呢
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2448 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    6樓  發表于: 2023-05-26 22:16
    這個開關指的是哪個開關？呵呵呵呵。近點狗，實際上就是爬行開始的信號。學過3U回原點的都知道。通常把近點狗和原點信號是同一個感應器。那么就需要了解擋塊的前端和后端。
    需要高品質音樂(lè )資源+QQ群：723680148，音質好的音樂(lè )讓愛車如音樂(lè )海洋。享受美妙音樂(lè )帶來的超快感。音樂(lè )文件資源來聊即送。
    13287211171
    三人行，必有我師焉
    級別: 家園�？�
    精華主題: 0
    發帖數量: 185 個
    工控威望: 965 點
    下載積分: 173 分
    在線時間: 120(小時)
    注冊時間: 2021-12-18
    最后登錄: 2025-05-29
    查看13287211171的 主題 / 回貼
    7樓  發表于: 2023-06-12 15:25
    Z向脈沖，需要單獨接到PLC輸入點  驅動器CN1 里面的33這個點
    千年之奴
    級別: 探索解密
    精華主題: 0
    發帖數量: 34 個
    工控威望: 105 點
    下載積分: 198 分
    在線時間: 62(小時)
    注冊時間: 2021-06-09
    最后登錄: 2025-04-15
    查看千年之奴的 主題 / 回貼
    8樓  發表于: 2023-06-16 14:43
    你可以粗暴的認為：在兩端的極限感應開關中間的那個感應開關就是近點狗開關信號（這個感應開關一般放在你要設置的原點附近，但不是電氣上的原點，所以叫近點。它像一條狗一個看著這個信號，所以叫近點狗信號�；卦c(diǎn)時那個感應鐵片碰到這個開關了，說明它離設置的原點很近了，需要減速慢慢移動也叫蠕動）
    早起的蟲子^(guān)^
    級別: 正式會(huì )員
    精華主題: 0
    發帖數量: 17 個
    工控威望: 79 點
    下載積分: 940 分
    在線時間: 20(小時)
    注冊時間: 2023-06-02
    最后登錄: 2024-03-05
    查看早起的蟲子^(guān)^的 主題 / 回貼
    9樓  發表于: 2023-06-17 17:02
    明白了，大佬666，相當于近點信號是機械原點，電氣原點是之后的第一個Z向脈沖
    233708757
    級別: 略有小成
    精華主題: 0
    發帖數量: 152 個
    工控威望: 299 點
    下載積分: 363 分
    在線時間: 99(小時)
    注冊時間: 2008-03-04
    最后登錄: 2025-04-01
    查看233708757的 主題 / 回貼
    10樓  發表于: 2023-08-21 23:32
    學習了
    一燕尾一
    級別: 略有小成
    精華主題: 0
    發帖數量: 13 個
    工控威望: 220 點
    下載積分: 1844 分
    在線時間: 44(小時)
    注冊時間: 2019-05-20
    最后登錄: 2025-05-26
    查看一燕尾一的 主題 / 回貼
    11樓  發表于: 2023-08-29 17:12
    引用
    引用第1樓brainy_fa于2023-05-16 00:10發表的  :
    【近點狗】就是一個外部開關，伺服電機回原時先高速運行，碰到這個開關就變?yōu)槁佟?br />慢慢離開這個開關后，以這個速度繼續移動，找【零點】信號。
    這個【零點】信號一般是伺服電機的編碼器的Z相脈沖。
    每一圈有一個Z相脈沖，所以這個圖里【零點】有多個，代表伺服電機回原時轉了很多圈，但【原點】（圖中所標起點）是離開近點狗之后的第一個零點的位置。

    學到了～感謝��！
    • «
