在安防監控領域，攝像頭的穩定運行對于保障安全至關重要。而散熱設計則是確保攝像頭能夠長時間穩定工作的關鍵環節。攝像頭在工作時會(huì )產生一定的熱量，如果熱量不能有效散發，會(huì )導致攝像頭溫度升高，進而影響其性能和穩定性，甚至可能引發故障。因此，散熱設計的主要目標是確保攝像頭在工作時能夠保持適當的溫度。
從發熱源角度來看，攝像頭內部的芯片、圖像傳感器以及補光燈等組件在工作過程中會(huì )產生熱量。隨著安防技術的不斷發展，攝像頭的功能日益強大，圖像分辨率不斷提高，數據處理量增加，這使得芯片等部件的功耗也隨之上升，發熱量進一步加大。例如，高清甚至超高清攝像頭在實時處理大量圖像數據時，芯片需要高速運行，從而產生大量熱量。
在散熱環境方面，安防監控攝像頭的安裝場景復雜多樣。有些攝像頭安裝在室內，環境相對穩定，但部分攝像頭需要安裝在室外，如道路、廣場、工廠等場所。室外環境條件惡劣，溫度變化范圍大，夏季高溫暴曬，冬季寒冷低溫，同時還可能面臨風雨、沙塵等侵襲。這些因素都對攝像頭的散熱設計提出了更高的要求。
在散熱設計領域，合肥傲琪電子以其卓越的導熱硅膠片和石墨片等產品，為眾多安防監控攝像頭提供了高效的散熱解決方案。接下來，我們將通過兩個成功案例，展示這些創(chuàng )新散熱技術的應用。

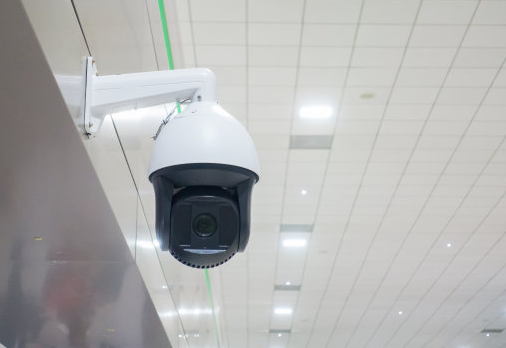

案例一：室內大型商場監控攝像頭
室內大型商場環境雖相對穩定，但攝像頭數量眾多且分布廣泛，因此，散熱設計與成本控制需兼顧。
散熱設計亮點：
石墨片均熱設計：采用合肥傲琪電子的高品質石墨片，大面積貼附于攝像頭主板上，憑借其出色的導熱性能，將各發熱芯片產生的熱量迅速且均勻地分散，有效避免了局部熱點的形成。這一設計顯著降低了主板整體溫度，提升了系統的穩定性。在商場人流密集、監控數據處理量激增時，主板上各芯片的溫度差異明顯縮小，確保了圖像采集與傳輸的流暢性。
自然對流優化：通過精心設計的攝像頭外殼結構，形成了高效的自然對流通道。外殼上巧妙設置了隱藏式通風槽，既保持了美觀，又確保了空氣在攝像頭內部的自然流動。在商場正常室溫下，僅憑自然對流即可滿足散熱需求，無需額外散熱設備，降低了能耗與成本。
溫度監控與軟件調控：攝像頭內置溫度監控模塊，實時監測內部溫度。當溫度接近臨界值時，軟件系統自動調整攝像頭工作參數，如降低圖像分辨率或幀率，以減少數據處理量，進而降低發熱量。同時，將溫度異常信息發送至監控中心，提醒運維人員及時檢查維護。這種軟硬件結合的散熱方式，在確保監控效果的同時，有效延長了攝像頭的使用壽命。

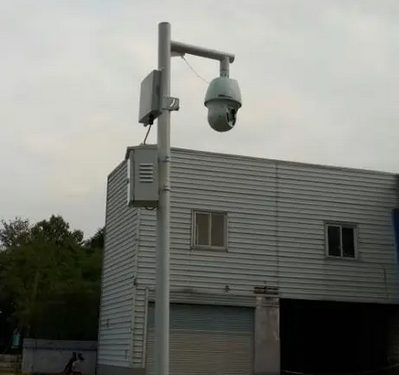

案例二：工業廠區監控攝像頭
工業廠區環境復雜，存在高溫、高粉塵、強電磁干擾等難題，對攝像頭的散熱與防護性能提出了嚴峻考驗。
散熱設計亮點：
全密封散熱結構與導熱硅膠填充：攝像頭采用全密封設計，外殼選用高強度金屬材質，具備出色的電磁屏蔽性能。為解決密封環境下的散熱難題，合肥傲琪電子的導熱硅膠被應用于攝像頭內部發熱部件與外殼之間，其高導熱系數能夠有效填充微小縫隙，將熱量迅速傳遞至外殼進行散熱。同時，導熱硅膠還具備減震和絕緣功能，保護內部電子元件免受振動和短路風險。在高粉塵環境中，這種全密封散熱結構有效防止了灰塵進入，避免了因灰塵堆積而導致的散熱問題。
相變儲能材料輔助散熱：針對工業廠區可能出現的短暫高溫峰值，攝像頭內部安裝了相變儲能材料。當環境溫度驟升或攝像頭自身發熱量短期內激增時，相變儲能材料能夠吸收并儲存多余熱量，維持攝像頭內部溫度的相對穩定。例如，在工廠設備故障導致局部溫度升高時，相變儲能材料吸收熱量，防止攝像頭因瞬間過熱而受損，為設備提供了額外的溫度緩沖保護。
散熱鰭片與熱管組合散熱（外部散熱強化）：攝像頭外殼表面設計了大型散熱鰭片，并通過熱管將內部熱量傳導至散熱鰭片。散熱鰭片經過特殊工藝處理，提高了其在惡劣環境下的耐腐蝕和抗氧化能力。在工業廠區的高溫環境中，這種組合散熱方式能夠迅速將攝像頭內部熱量散發出去，確保攝像頭在高溫和強電磁干擾下穩定工作，滿足工業生產過程中的監控需求。
通過上述案例，我們可以看出，針對安防監控攝像頭的散熱問題，可以從以下幾個方面進行優化設計：
自然散熱優化
強化輻射換熱：采用紅外波段高輻射系數的表面處理方式，提升攝像頭外殼與外界環境的輻射換熱能力。例如，使用特制散熱漆或涂層，增加外殼表面的紅外輻射率，使熱量通過輻射方式更有效地散發。
優化結構設計：合理設計攝像頭內部結構，確�？諝饬魍槙�。對于小型攝像頭，可通過優化外殼形狀和內部組件布局，形成自然對流通道。如在外殼上設計通風槽或散熱鰭片，增加空氣接觸面積，促進自然對流換熱。
散熱材料應用

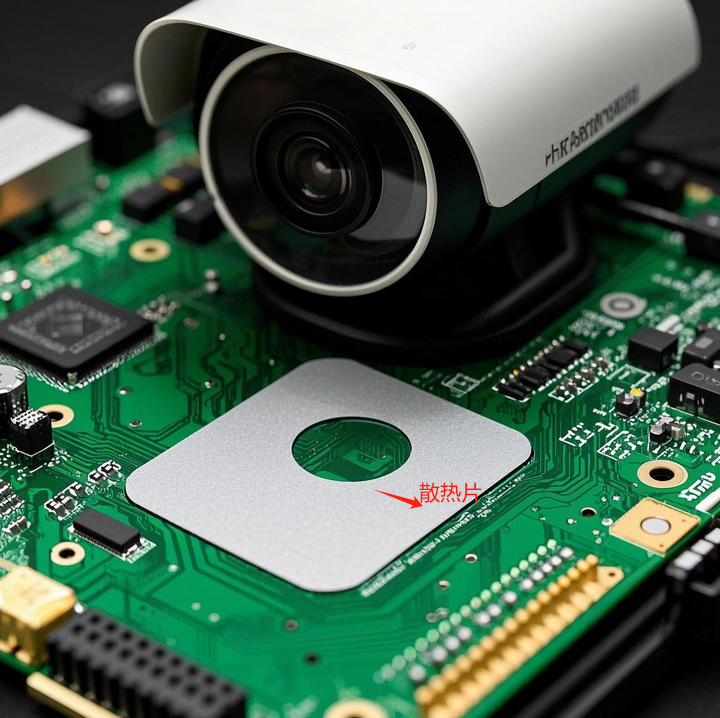

石墨片與銅箔：利用合肥傲琪電子的石墨片和銅箔的高導熱性，將發熱源的熱量迅速且均勻地分散。石墨片貼附于主板上，能夠將芯片等熱點區域的熱量迅速傳導至整個主板，避免局部過熱。銅箔則用于連接發熱部件與散熱結構，提高熱傳導效率。
熱管與VC（均熱板）：對于發熱量較大的高端攝像頭，可采用熱管或VC技術。熱管內部的工質在受熱蒸發和冷凝過程中實現高效熱量傳遞，將熱量從發熱源快速轉移至散熱端。VC則具備更大的散熱面積和更高的均熱性能，能夠更好地應對高功率發熱情況。
導熱硅膠片及導熱硅脂：合肥傲琪電子的導熱硅膠片和導熱硅脂，憑借其優異的導熱性能和穩定性，被廣泛應用于安防監控攝像頭的散熱設計中，有效提升了散熱效果。
散熱結構設計
散熱外殼設計：采用金屬材質（如鋁合金）制作攝像頭外殼，利用金屬的高導熱性將內部熱量傳導至外殼表面，再通過自然對流或輻射方式散熱至周?chē)h(huán)境。同時，優化外殼散熱結構，如增加散熱鰭片的數量、高度和間距，以提高散熱效率。
風扇散熱（適用于部分場景）：在散熱要求較高且環境允許的情況下，可考慮使用風扇進行強制對流散熱。例如，在大型監控機房?jì)鹊募斜O控攝像頭，可通過風扇加速空氣流動，帶走熱量。但需注意風扇的噪音、功耗、可靠性以及防水防塵性能，確保其在復雜環境下穩定運行。
電路板設計配合
合理布局芯片：在電路板設計時，將發熱量大的芯片分散布置，避免熱量集中。同時，考慮芯片與散熱結構的相對位置，縮短熱傳導路徑，提高散熱效率。
熱過孔設計：增加電路板上的熱過孔數量和大小，使熱量能夠在不同層之間快速傳遞，提升整體散熱性能。
軟件與硬件協同散熱
硬件降頻策略：通過硬件設計，在攝像頭溫度過高時自動降低芯片工作頻率，減少發熱量，保護攝像頭組件免受過熱損害。但需在性能與溫度之間找到平衡，避免過度降頻影響監控效果。
軟件溫度監控與智能調控：在攝像頭軟件系統中集成溫度監控功能，實時監測關鍵部件溫度。當溫度達到設定閾值時，軟件采取相應的調控措施，如調整圖像采集參數、降低補光燈亮度等，以減少發熱量。同時，向監控中心發送溫度報警信息，提醒運維人員及時處理。
環境適應性設計
防水防塵設計與散熱權衡：鑒于安防監控攝像頭多安裝于室外惡劣環境，防水防塵設計至關重要。在設計散熱方案時，需確保散熱結構與防水防塵設計相協調。例如，在外殼密封處采用高質量密封膠圈，同時在散熱孔等部位設計合理的防水防塵結構，防止水分和灰塵進入攝像頭內部影響散熱和正常工作。
耐高低溫設計：選用能夠適應高低溫環境的散熱材料和組件，確保攝像頭在極端溫度條件下仍能正常散熱。例如，散熱風扇的電機需能夠在低溫下正常啟動，散熱材料在高溫下性能穩定不失效。
可靠性與維護性考慮
散熱系統可靠性設計：對散熱系統進行可靠性設計，包括散熱部件的壽命測試、熱穩定性測試等。確保散熱系統在攝像頭使用壽命周期內穩定可靠運行，降低因散熱問題導致的故障和維護成本。
易于維護的散熱結構：設計易于維護的散熱結構，便于在攝像頭出現散熱問題時快速進行檢修和更換散熱部件。例如，散熱風扇采用模塊化設計，便于拆卸和更換。
綜上所述，安防監控攝像頭的散熱設計是一項綜合性工程，需要熱設計工程師全面考慮攝像頭的功能需求、安裝環境及成本等多方面因素，巧妙運用各種散熱技術和手段，結合導熱硅膠片和石墨片等高效散熱材料，打造出高效、可靠、適應不同環境的散熱解決方案，確保攝像頭穩定運行，為安防監控工作提供堅實保障。
