chabeiyuwo
級別: 略有小成
精華主題: 0
發帖數量: 99 個
工控威望: 224 點
下載積分: 450 分
在線時間: 120(小時)
注冊時間: 2009-03-02
最后登錄: 2024-02-20
查看chabeiyuwo的 主題 / 回貼
樓主  發表于: 2009-07-07 13:04
通訊模塊撥碼為1.3.5.8 OFF其他為ON。人機按照相應設定通訊格式，通訊線接線保證沒有問題，目前不知為何人機和PLC總無法通訊成功。望高手幫忙。
alongfeng
高價收購西門子/歐姆龍//基恩士等PLC觸摸屏放大器產品
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 355 點
下載積分: 10519 分
在線時間: 570(小時)
注冊時間: 2007-04-06
最后登錄: 2019-02-12
查看alongfeng的 主題 / 回貼
1樓  發表于: 2009-07-07 23:30
引用
引用樓主chabeiyuwo于2009-07-07 13:04發表的 a1sj71uc24-r4和proface人機無法通訊 :
通訊模塊撥碼為1.3.5.8 OFF其他為ON。人機按照相應設定通訊格式，通訊線接線保證沒有問題，目前不知為何人機和PLC總無法通訊成功。望高手幫忙。



GP設定的與PLC連接方式有沒選正確
長期高價需求三菱PLC主機/模塊/
/歐姆龍/基恩士/西門子/等PLC觸摸屏變頻器光纖放大器;有的請聯系我QQ:275548617
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6505 個
工控威望: 7513 點
下載積分: 109607 分
在線時間: 4849(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-07
查看zyfzxh的 主題 / 回貼
2樓  發表于: 2009-07-08 12:26

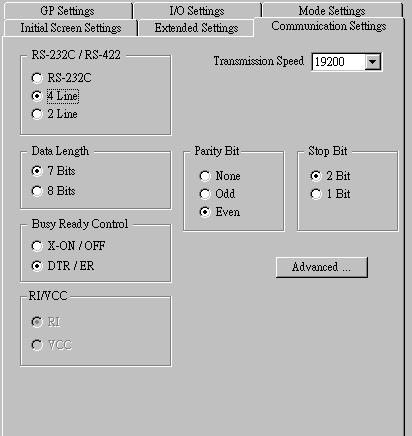

圖片：

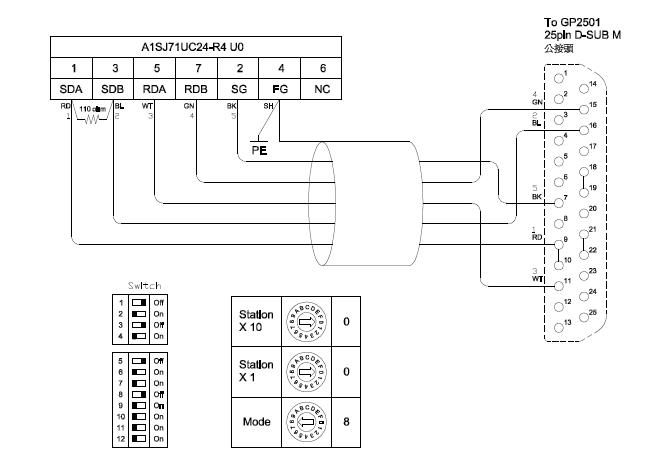

圖片：
給你兩個附圖參考一下
wayu
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86181 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-06-06
查看wayu的 主題 / 回貼
3樓  發表于: 2009-07-08 20:38
如果是A1SHCPU或A2SHCPU  PLC機型要選AnN(LINK)
是A2USHCPU   PLC機型要選AnA(LINK)

電纜型號：GP230-IS11-0
上面的接線圖有誤。
wayu
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86181 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-06-06
查看wayu的 主題 / 回貼
4樓  發表于: 2009-07-08 20:56
SW01到SW05  OFF，
SW06到SW08   ON，
Sw09到SW12   OFF
[ 此帖被wayu在2009-07-08 21:01重新編輯 ]
向往人生
上海振黔自動化控制設備有限公司
級別: 工控俠客
精華主題: 0
發帖數量: 176 個
工控威望: 3259 點
下載積分: 3131 分
在線時間: 54(小時)
注冊時間: 2006-08-17
最后登錄: 2020-04-15
查看向往人生的 主題 / 回貼
5樓  發表于: 2009-07-09 09:06
樓主的PROFACE屏沒有具體的型號，很難做出正確的解答的，問問題的時候盡量把問題敘述清楚，這樣接人解答起來又準確有簡單，不會(huì )繞很多彎子··

PROFACE的屏有好幾個系列的，有9孔的，也有25孔的，ST400系列的也不一樣的

所以接線通訊圖肯定是不會(huì )一樣，別人看了都不知道怎么解答···
SIEMENS合作伙伴；提供三菱、SIEMENS 東芝，ABB等國外品牌維修\技術改造\電氣項目以及產品和備件銷售。尹玉璽：18621957937
baoshizhi
級別: VIP會(huì )員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
6樓  發表于: 2009-07-09 16:09
大部份用的應是GP2000系列的。
baoshizhi
級別: VIP會(huì )員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
7樓  發表于: 2009-07-09 16:12
http://www.proface.com.cn/otasuke/files/manual/plc_connection/v70/mtb/emtb1_1.pdf

以上的資料可以參考.
[ 此帖被baoshizhi在2009-07-09 16:32重新編輯 ]
