樓主  發表于: 2009-08-22 10:39

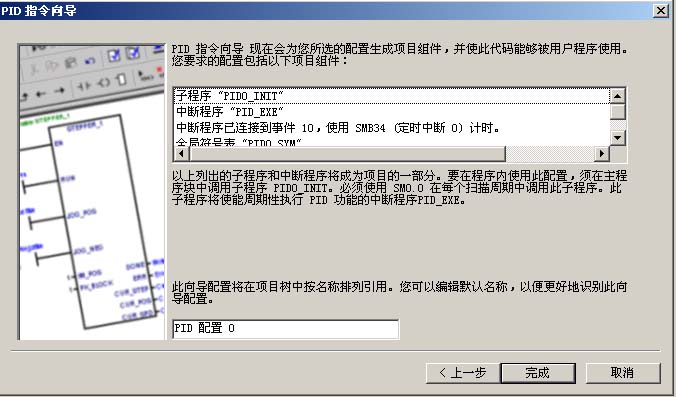

描述：圖一
圖片：

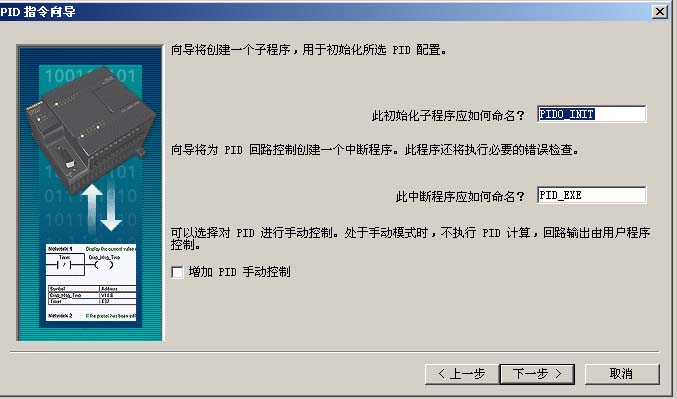

描述：圖二
圖片：

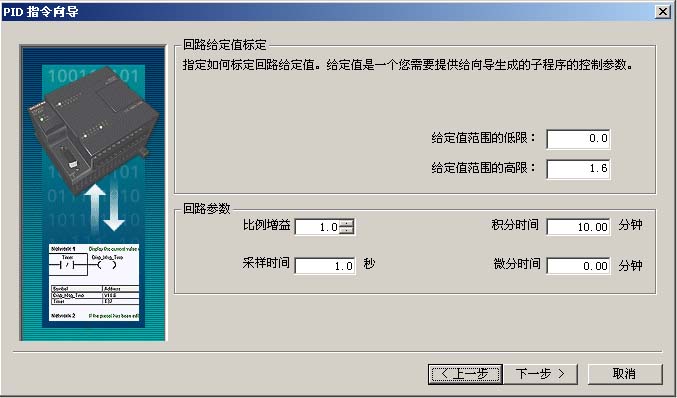

描述：圖三
圖片：

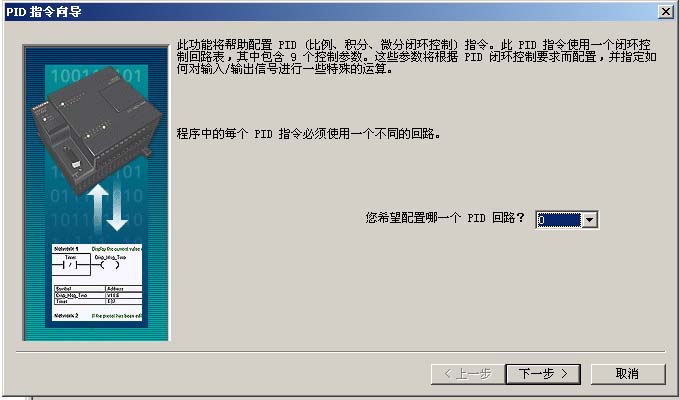

描述：圖四
圖片：

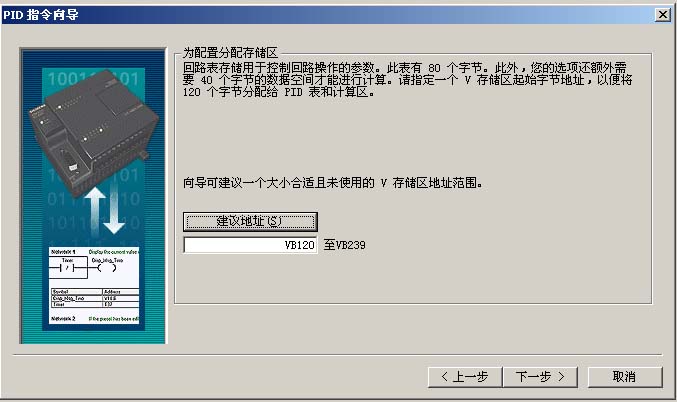

描述：圖五
圖片：
客戶要求：由PLC和壓力變送器編程來控制變頻器，壓力保持在0.7-0.8Mpa。

我選擇了s7-200 CPU224XP,有兩入一出的模擬量，AIW0為現場采集的（4-20mA）的

壓力信號，量程為0-1.6Mpa

AQW0為控制變頻器的外部給定，由向導生成了子程序PID0_INIT,請問如圖中

填入的調用參數對嗎？沒有填的參數是什么意義？
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2009-08-22 10:41
描述：圖六
圖片：
描述：圖七
圖片：
圖片太多一次發不完
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
2樓  發表于: 2009-08-22 10:42
由向導生成了子程序PID0_INIT,請問如圖中

填入的調用參數對嗎？沒有填的參數是什么意義？
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
3樓  發表于: 2009-08-24 15:05
自己頂一下了
fwnanchang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fwnanchang的 主題 / 回貼
4樓  發表于: 2009-11-08 21:27
恒壓供水 一般是用電壓型的傳感器連在變頻器的PID上 設置變頻器的參數 設置變頻器上的可編程繼電器給PLC信號 我們用的是歐姆龍20點的PLC 不需要模擬塊 你那種編程計算很麻煩，傳感器會(huì )有誤差，在程序里調很麻煩 在變頻器了只要調整給定值的比例就可以
beiye1234
級別: 略有小成
精華主題: 0
發帖數量: 255 個
工控威望: 282 點
下載積分: 914 分
在線時間: 250(小時)
注冊時間: 2010-02-05
最后登錄: 2017-07-31
查看beiye1234的 主題 / 回貼
5樓  發表于: 2010-02-05 15:56
中間還有步驟吧？圖三一般不用設，你那地址最好大點例如vb822.
