lijirui
級別: 家園?
精華主題: 0
發帖數量: 125 個
工控威望: 526 點
下載積分: 954 分
在線時間: 160(小時)
注冊時間: 2008-07-15
最后登錄: 2022-01-23
查看lijirui的 主題 / 回貼
樓主  發表于: 2010-08-06 16:51
如果我想做一個PLC控制的隨X,Y軸移動的圖形怎么做?維綸的可以(如下面附件)!它應該也可以吧!還有我添加的圖片怎么才能調整到合適大!還請大家幫忙謝謝!誰有V-SFT V5的操作說明給一份最好了!謝謝各位了!如果哪位能把下面的圖幫我改成V-SFT V5軟件做的最好了!謝謝各位了!
[ 此帖被lijirui在2010-08-06 17:08重新編輯 ]
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
1樓  發表于: 2010-08-06 17:18
問題1:如果我想做一個PLC控制的隨X,Y軸移動的圖形怎么做?
方法1:放置圖形元件(設置圖形編號),外部控制,X,Y的值由PLC地址提供。
方法2:圖形庫中放置圖形,然后設置圖形為動畫顯示,X,Y絕對值,然后在畫面中放置圖形元件。

問題2:圖形元件的調整可以在圖形中建立并修正。

至于操作手冊,可以看V-SFT使用手冊,當然比較凌亂,你需要花時間看。

另外,我不會(huì )為了一個簡單的小程序而去學習維綸的,因為沒有時間。

Regards
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
2樓  發表于: 2010-08-06 17:21
手冊你無需到處去尋找,軟件的幫助下:V8參考手冊基本上就是V-SFT的使用手冊。

手冊比較凌亂,稍微有些錯誤。
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
3樓  發表于: 2010-08-06 21:02

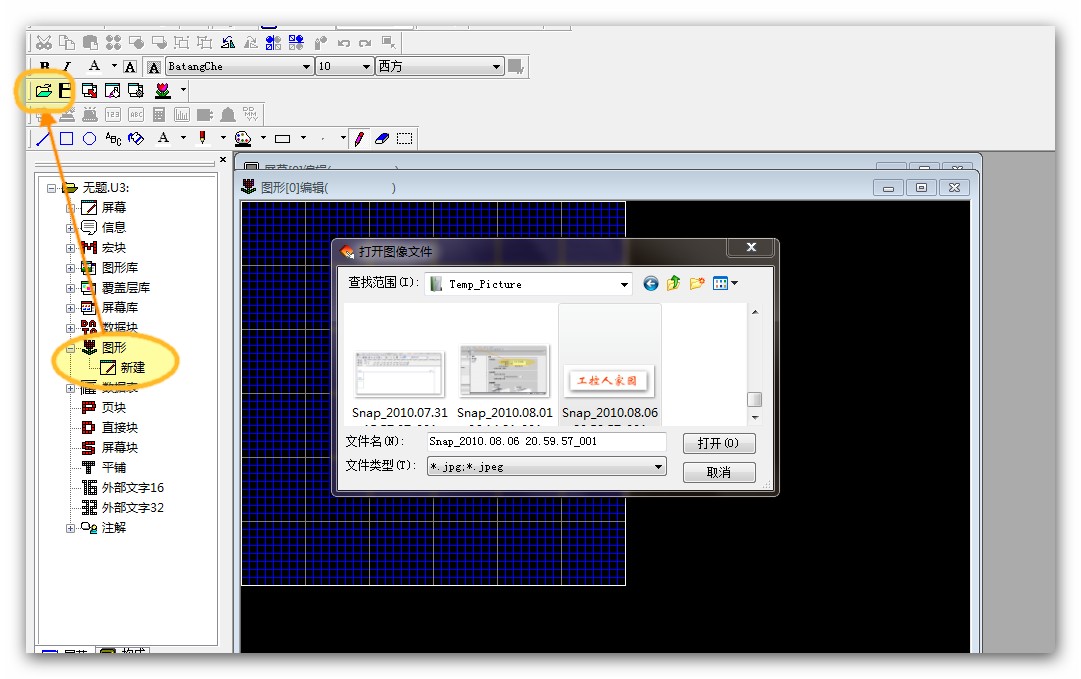

圖形中新建圖形并導入。


cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
4樓  發表于: 2010-08-06 21:09



在圖形庫新建圖形
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
5樓  發表于: 2010-08-06 21:10

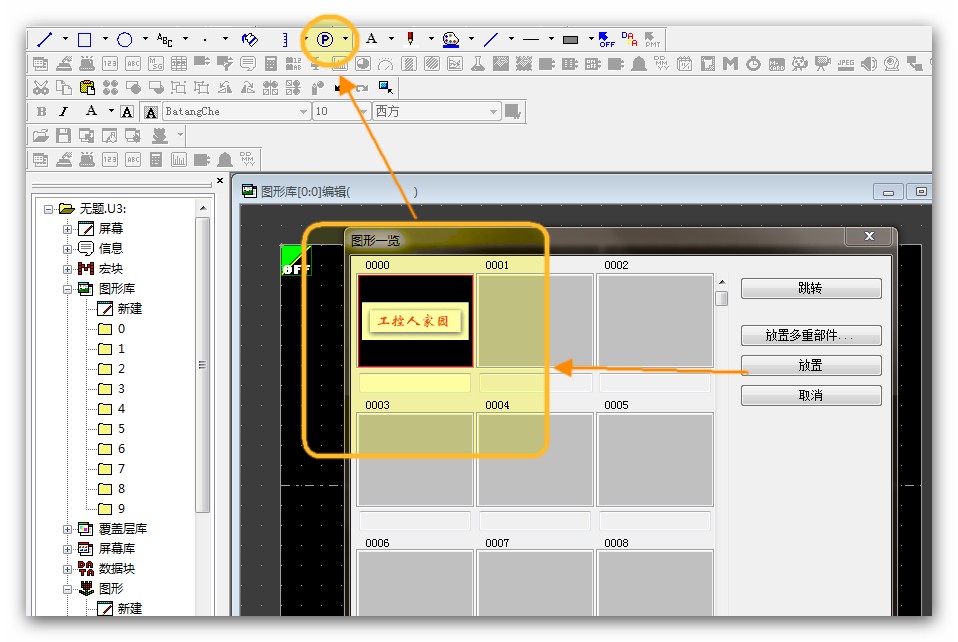

放置先前制作的圖形
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
6樓  發表于: 2010-08-06 21:13

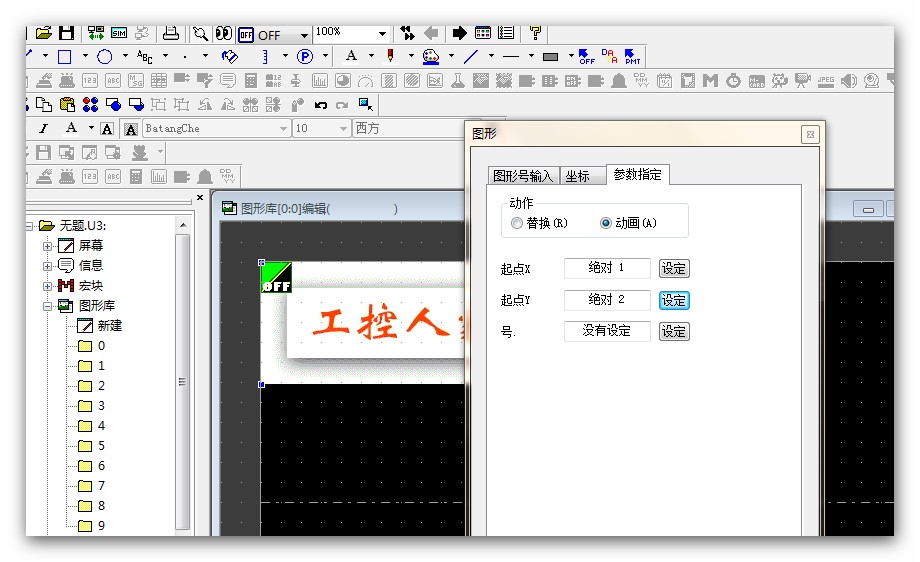

參數指定中選擇動畫

起點X選擇 設定——絕對坐標輸入 數值寫入1,表示第一個參數
起點Y選擇 設定——絕對坐標輸入 數值寫入2,表示第二個參數


cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
7樓  發表于: 2010-08-06 21:15

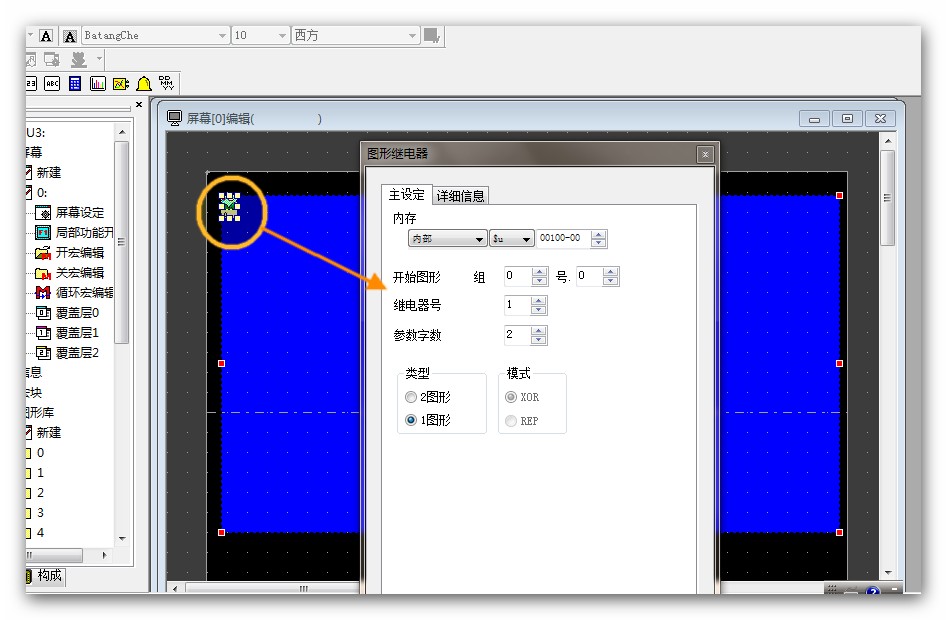

返回屏幕,插入圖形繼電器
樓主留言:
$100.00為是否顯示 $101代表圖形的X坐標,$102作為圖形的Y坐標,對應西門子200應該是什么呀?是VD嗎?一般和PLC是怎么一個對應關系請教一下,我要用傳送指令把數據傳到相應寄存器吧!VD100在PLC里怎么設置它ON呀。
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會(huì )員

精華主題: 3 篇
發帖數量: 6808 個
工控威望: 38412 點
下載積分: 10098 分
在線時間: 9677(小時)
注冊時間: 2006-09-13
最后登錄: 2025-06-06
查看cvlsam的 主題 / 回貼
8樓  發表于: 2010-08-06 21:20



此時內部繼電器$100.00決定圖形是否顯示,因為要移動2個坐標,因此參數字數為2個。開始圖形選擇畫面中的0組0號,你也可以根據自己制作的圖形編號設定。

繼電器數為1,因為只需要控制一個畫面。

此時$100.00為是否顯示 $101代表圖形的X坐標,$102作為圖形的Y坐標,實際運作是,只需要將上述三者更改為實際PLC坐標,如三菱的PLC,D100,D101,D102,當然,你需要更改$100.00為PLC地址,參數地址順延。
樓主留言:
謝謝您的指教,還有一問題,就是我有兩個圖像,一個X軸移動,一個X]Y軸移動,我可以把這兩個圖像放一個圖形庫嗎?然后圖形繼電器設定類型為兩圖形嗎?還有就是圖像顏色問題,我的屏顏色是藍色加載圖像繼電器后圖像顏色和原來不一樣怎么辦?
夢中人
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看夢中人的 主題 / 回貼
9樓  發表于: 2010-09-12 16:22
2222222222222
樓主留言:
你知道嗎!可以給點幫助嗎
coliu
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看coliu的 主題 / 回貼
10樓  發表于: 2010-10-12 20:37
請有該軟件的高手,提供一下。
