樓主發表于: 2024-04-19 22:40

只看樓主 | 小中大

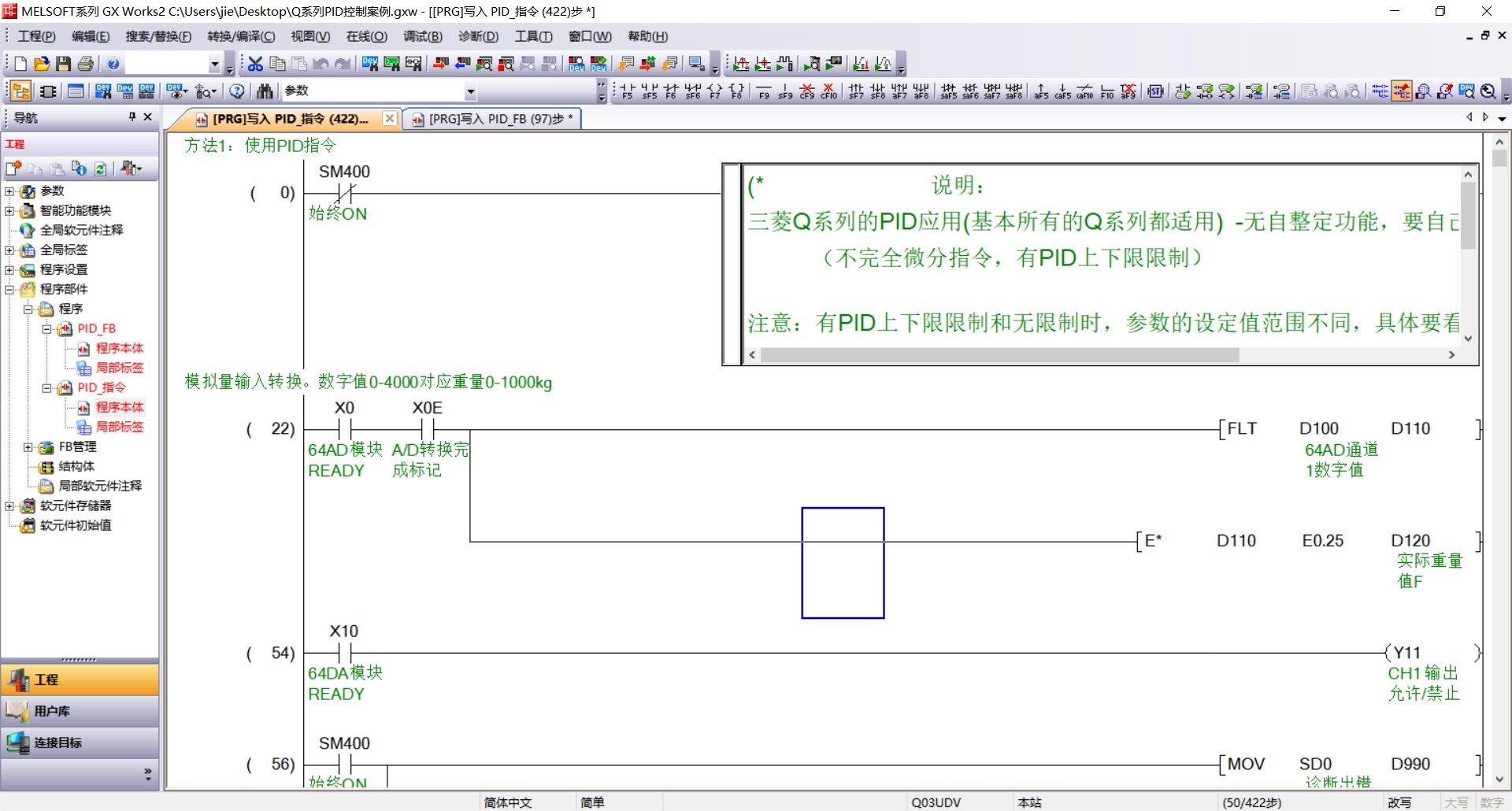

描述：方法1：使用S.PIDCONT 指令
圖片：

圖片：

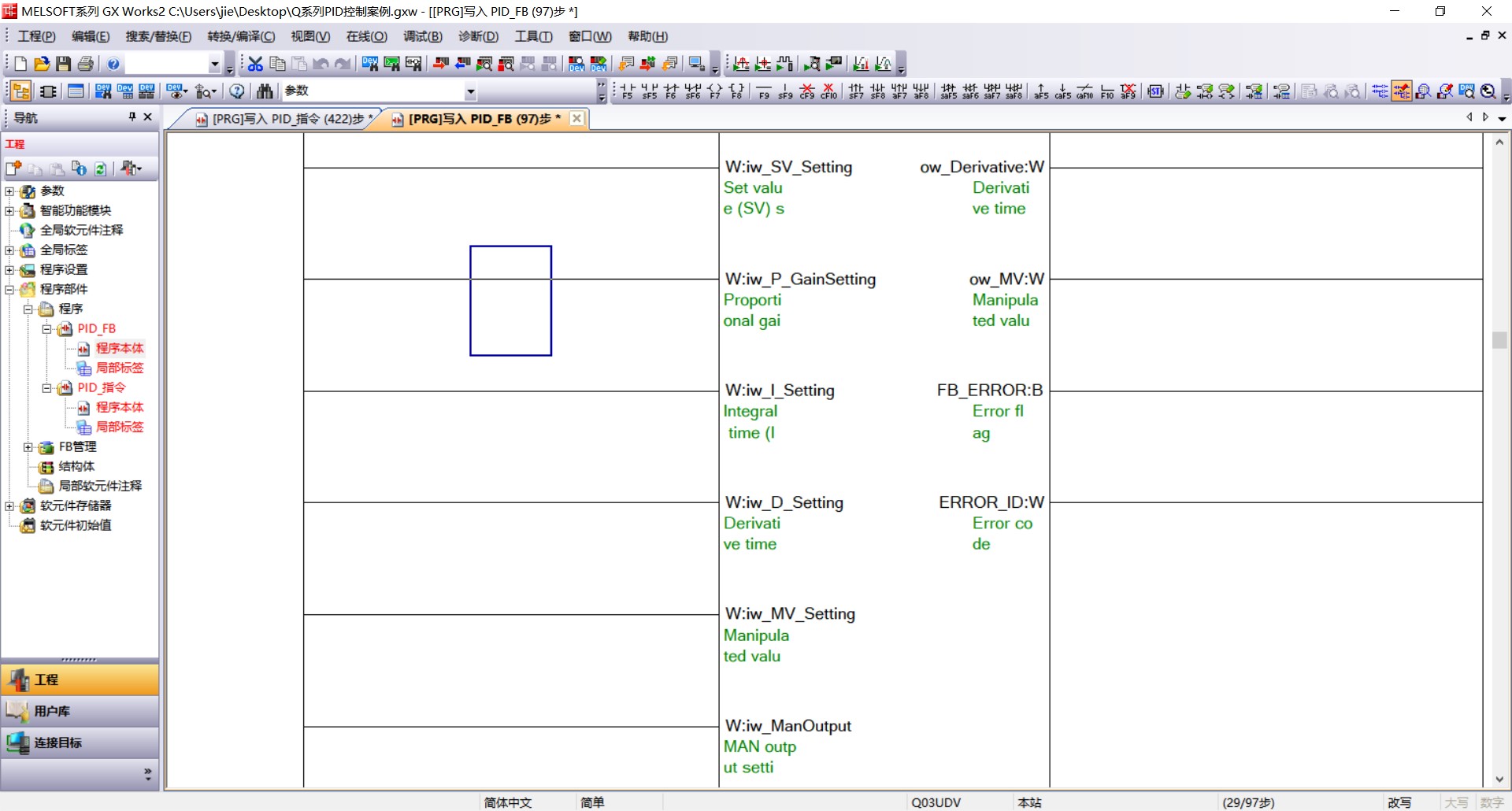

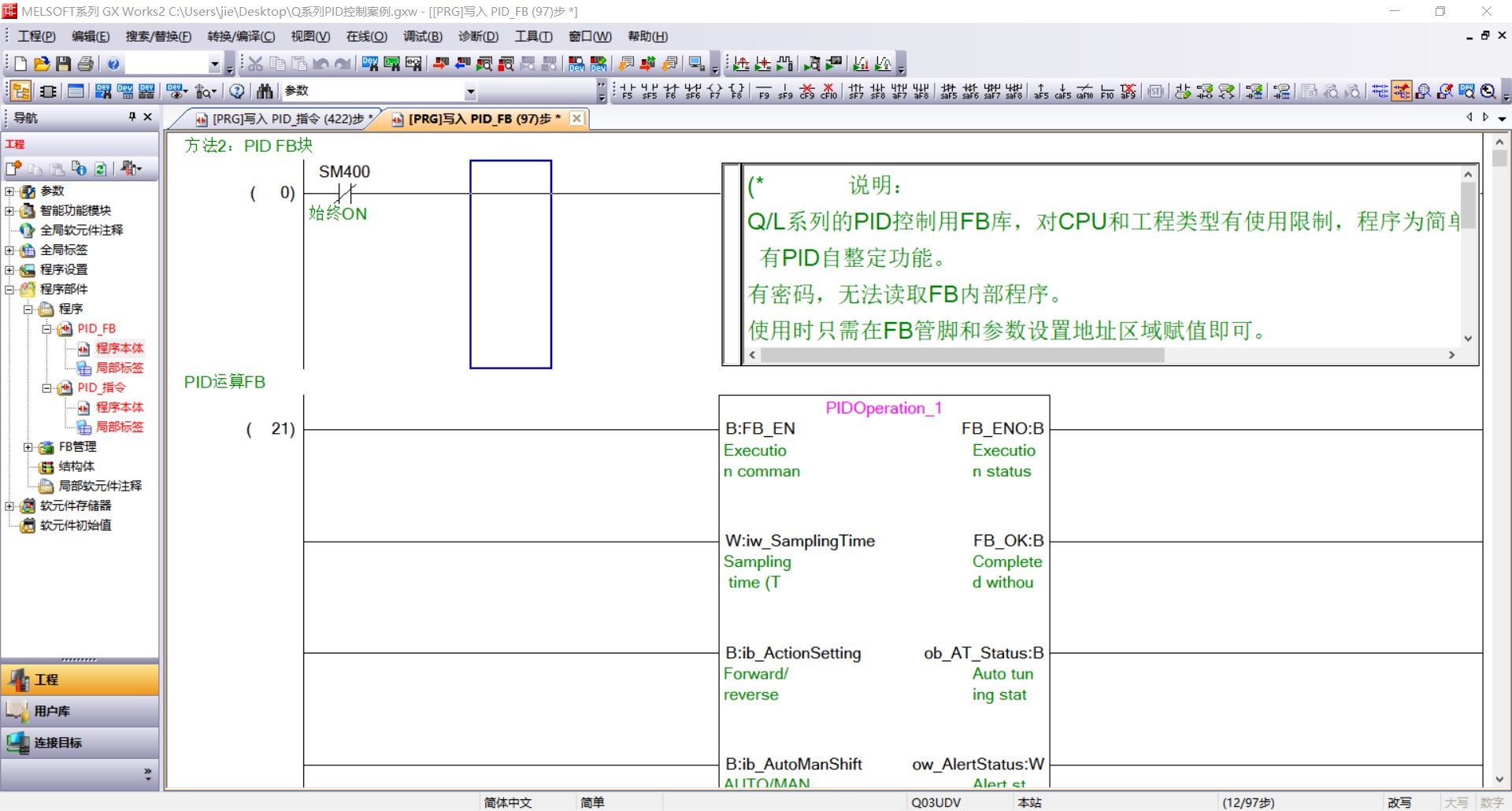

描述：方法2：使用PID FB
圖片：

圖片：

【記錄貼】前段時間做了個三菱Q系列的重量PID控制的程序，發現網上關于Q系列的PID資料很少，大部分都是FX系列的，本人也是看了手冊等資料后寫出來的，總結一下避免以后踩坑。此程序案例為一邊進料一邊出料的系統，重量傳感器接到Q64AD模塊，Q64DA模塊為模擬量輸出4-20ma控制變頻器的轉速。plc進行重量PID計算，實時控制進料變頻器的轉速從而控制進料的快慢，使重量恒定在設定值。
·重新整理后把PID部分程序單獨截了出來，做成了標準的PID案例程序，方便以后參考復制使用，Q/L系列PLC都適用。
·三菱Q系列的PID有2種方法實現。
方法1：使用S.PIDCONT 指令，要寫的參數比較多，程序很占行數，需要熟讀手冊了解各個參數�；舅械腝系列都適用，但是無自整定功能，要自己設定pid參數。
方法2：使用PID FB。此FB為官方出版的，使用時只需在FB管腳和參數設置地址區域賦值即可，方便重復調用，有PID參數自整定功能，也有完整的手冊說明。但是對CPU和工程類型有使用限制，程序為簡單工程和使用標簽，QnUDV系列PLC才能使用。
·做完感覺三菱的PID確實難用，做個PID要寫好幾百步程序，出現錯誤還不好排查，也沒有調試面板不好調試。反觀西門子的直接使用向導，一個FB搞定，還很方便調試。
連FX3U都有PID自整定了，更高端的Q系列居然沒有，程序也比FX的復雜羅嗦，也不知道怎么想的。

[ 此帖被幸運大彎鉤在2024-04-20 17:26重新編輯 ]

本帖最近評分記錄：

下載積分:+1(又讓人)

下載積分:+1(amos.xu) 總結精辟，值得學習

接線上線下自動化PLC項目設計編程，答疑排故等，歡迎各位同行技術探討。微信1570478188

lzp7963350

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 159 點
下載積分: 753 分
在線時間: 45(小時)
注冊時間: 2016-05-21
最后登錄: 2024-10-18
查看lzp7963350的主題 / 回貼

1樓發表于: 2024-04-27 17:36

只看該作者 | 小中大

牛逼求程序學習下

bazhao

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 18 個
工控威望: 110 點
下載積分: 570 分
在線時間: 7(小時)
注冊時間: 2010-07-13
最后登錄: 2024-07-04
查看bazhao的主題 / 回貼

2樓發表于: 2024-06-22 16:09

只看該作者 | 小中大

我也是懵，Q系列PID居然比FX系列復雜麻煩

13451687377

=

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 144 點
下載積分: 659 分
在線時間: 54(小時)
注冊時間: 2020-08-06
最后登錄: 2025-04-24
查看13451687377的主題 / 回貼

3樓發表于: 2024-06-25 09:31

只看該作者 | 小中大

學習下

sunzengli

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 748 個
工控威望: 1131 點
下載積分: 1692 分
在線時間: 246(小時)
注冊時間: 2021-07-09
最后登錄: 2025-05-03
查看sunzengli的主題 / 回貼

4樓發表于: 2024-06-26 17:19

只看該作者 | 小中大

你這有現成的FB和指令了還嫌麻煩？我調過一個臺灣人的程序，早期三菱A系列搬過來的程序，全是自己寫的FB，用PID原理硬寫的收放卷程序啊，調死人，最后我放棄了，能力有限，調不好，搞了半個月。實在沒辦法了，買了張力控制器，三天搞定。但凡他能用現成的指令或者三菱發布的FB我都有信心調好，他自己寫的，我真沒底，程序讀起來都吃力。
